Arbeitsbeschreibung

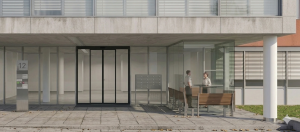

Im Rahmen des Projekts wird im Eingangsbereich des Gebäudes Brehmstraße 12 in 1110 Wien, unter dem bestehenden Erker, ein überdachter Raucherplatz als Außenanlage errichtet. Die Maßnahme umfasst die Herstellung der erforderlichen Stahlunterkonstruktion, die Montage eines Raumtrennsystems aus Glas, die Versetzung bestehender Einbauten sowie die Ausstattung des Bereichs.
Als Fundament der Konstruktion dienen verdeckt unter dem bestehenden Bodenbelag eingebaute, feuerverzinkte Stahlträger HEB 200. Hierfür wird der vorhandene Bodenbelag geöffnet, die Stahlträger auf einem Niveauausgleich aus Sand eingebaut und anschließend der ursprüngliche Belagszustand wiederhergestellt. Zwischen den parallel verlaufenden Fundamentträgern werden Rechteckhohlprofile RHS 100/60/3,2 in Querrichtung montiert. Diese dienen der konstruktiven Verbindung der Fundamentträger und bilden gleichzeitig die Befestigungsebene für die am neuen Standort zu montierende Postkastenanlage.
Das Raumtrennsystem besteht aus einer Längsseite mit einer Länge von ca. 4,55 m sowie einer Stirnseite mit einer Länge von ca. 2,10 m. Die Verglasung wird aus Verbundsicherheitsglas (VSG) mit vollflächigem Digitaldruck ausgeführt und auf Edelstahlstehern befestigt. Die Steher werden auf den Fundamentträgern montiert und im Bereich der bestehenden Fassadenkonstruktion fachgerecht verankert. Die Verglasung wird mit einem Bodenabstand von ca. 20 cm ausgeführt. Sämtliche Wand-, Decken- und Anschlussfugen werden entsprechend den Planvorgaben dauerhaft und fachgerecht abgedichtet.
Im Zuge der Arbeiten wird die bestehende Postkastenanlage demontiert und an einem neuen Standort innerhalb des Raucherplatzbereichs wieder montiert. Die Befestigung erfolgt über die neu errichtete Stahlunterkonstruktion. Zur konstruktiven Aussteifung wird ein entsprechendes Stahlprofil mit Aussteifungsdreieck hergestellt und montiert. Zusätzlich wird oberhalb der Postkastenanlage eine geneigte Blechabdeckung mit einer Neigung von 45° ausgeführt. Diese dient dazu, eine Nutzung der Anlage als Ablagefläche zu verhindern und gleichzeitig einen sauberen und ordentlichen Erscheinungszustand sicherzustellen. Die bestehenden Fahrradständer werden ebenfalls demontiert, an den vorgesehenen neuen Standort versetzt und fachgerecht wieder montiert. Sämtliche hierfür erforderlichen Anpassungs-, Abdichtungs- und Wiederherstellungsarbeiten sind Bestandteil der Leistung.
Zur Ausstattung des Raucherplatzes gehören zwei freistehende Standaschenbecher für den Außenbereich. Diese sind von der ausführenden Firma zu beschaffen, zu liefern und gemäß den Herstellerangaben dauerhaft am vorgesehenen Standort zu montieren.
Die Ausführung erfolgt gemäß den Planungsunterlagen ENT_401_03A_Raucherkabine vom 18.06.2026. Sämtliche für eine funktionsfähige, standsichere und betriebsbereite Fertigstellung der Anlage erforderlichen Nebenleistungen, Befestigungsmittel, Anpassungsarbeiten und Wiederherstellungsarbeiten sind in den ausgeschriebenen Leistungen enthalten.
