110 Tiefbau
A) Allgemeine Projekt- und Baubeschreibung Die Deutsche Industrie- und Parkhausbau GmbH erstellt in 91746 Weidenbach in Mittelfranken ein schlüsselfertiges Parkhaus mit 255 Stellplätzen.
Gebäudekennzahlen:
Grundriss / Aussenabmessungen ca. 54,42 m x 32,78 m
Anzahl Parkebenen halbgeschossig 9
Geschosshöhe 2,80 m
Höhe des obersten Parkdecks über Gelände ca. 11,00 m über 428,49 m ü.NN
Gebäudehöhe am Treppenhaus
über Gelände ca. 14,32 m über 428,49 m ü.NN
Durchfahrtshöhe ca. 2,10 m
Rampensystem gerade, halbgeschossige
Gegenverkehrsrampen
Gründung Flachgründung Einzel- und StreifenfundamenteFT- Winkelwände umlaufend um Ebene 0
A) Allgemeine Projekt- und Baubeschreibung
B) Vertragsbestandteile und allgemeine Vertragsbedingungen Vertragsbestandteile und Grundlage der Vergabe, der Ausführung, des Aufmaßes und der Abrechnung der Arbeiten sind:
die allgemein anerkannten Regeln der Technik dieses Leistungsverzeichnis mit Anlagen und Beschreibung der einzelnen Positionen Werk- und Detailpläne der Fachplaner die besonderen Vertragsbedingungen der dip VOB, Teil B und VOB, Teil C die im jeweiligen Bundesland geltende Landesbauordnung samt AVO und GAVO die einschlägigen gesetzlichen Vorschriften die Vorschriften der Berufsgenossenschaften
sowie alle ergänzenden Normen und Regelungen.
Es gelten immer die zum Zeitpunkt der Ausführung gültigen neuesten Fassungen.
B) Vertragsbestandteile und allgemeine Vertragsbedingungen
C) Anlagen Kalkulationsgrundlagen Ausführungszeitraum
ca. 05.10.2026 - 18.12.2026
bzw. 14 Tage nach Aufforderung durch die Bauleitung.
Der AN hat sich eigenverantwortlich mit den Schnittstellengewerken:
Gründung, Betonarbeiten Treppenhausmontage Stahlbaumontage
und der örtlichen Bauleitung der DIP GmbH zu koordinieren und abzustimmen.
Anlagen:
- Baugrundgutachten
Pläne:

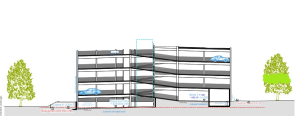

Entwurfspläne E0, E1+E2, Schnitt S01
Ansicht vom Feld
Ansicht von der Straße
Ansicht vom Hof
Ansicht Einfahrt oben
C) Anlagen Kalkulationsgrundlagen
Bodenverhältnisse Auf dem Gelände wurde ein Bestandsgebäude bereits abgebrochen. Die Übergabehöhe ist im Mittel auf ca. 429,60 m ü. NN. Teilweise ist noch Mutterboden vorhanden.
Die spätere Ebene 0 Achse A-B liegt ca. 1,10-1,50 m unter dem derzeitigen Gelände. Sie wird nach Erstellung der Fundamente von Fertigteil-Winkelwänden eingefasst und aufgefüllt.
Mit Grundwasser ist nicht zu rechnen.
Ansonsten kann gem. Bodengutachten von folgenden Bodenverhältnissen ausgegangen werden (Zitat):
110.02 Aushub und Verfüllung
