01 Vorbemerkungen
01
Vorbemerkungen
TECHNISCHE VORBEDINGUNGEN
Allgemeines
VOB Teil C Allgemeine Technische Vertragsbedingungen
für Bauleistungen
DIN 18 299 Allgemeine Regelungen für Bauarbeiten
jeder Art
DIN 18 379 Raumlufttechnische Anlagen
DIN 18 380 Heizanlagen und zentrale Wassererwärmungs-
anlagen
DIN 18 381 Gas-, Wasser- und Abwasser-Installations-
arbeiten innerhalb von Gebäuden
DIN 18 421 Dämmarbeiten an technischen Anlagen
Für die Barrierefreiheit gilt die DIN 18040, Teil 2
daneben alle einschlägigen Vorschriften wie DVGW, VDE,
TRGI-Gas, BDI-Richtlinien, sowie die behördlichen
Vorschriften und örtl. Bauauflage der Wärmeversorg-
ungsunternehmen, ausserdem die erschütterungs- und
körperschallisolierte Lagerung von bestimmten Anlagen.
Baubeschreibung

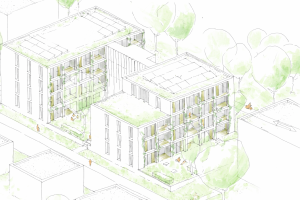

Bei dem Bauvorhaben handelt es sich um den Neubau
von 2 Mehrfamilienhäusern mit insgesamt
23 Wohneinheiten und einer PKW-Tiefgarage.
Die HLS Roh- und Fertigmontage muss im Zuge der Bauer-
stellung erfolgen.
Der Auftraggeber behält sich vor die Titel getrennt zu
vergeben.
Lieferung und Montage
Die Preise sind für die Lieferung und Montage
einzusetzen. In die Montage sind alle erforderlichen
Dübel sowie Dichtungs- und Befestigungsmaterial
einzubeziehen.
Information zu Alternativprodukten
Sollte der AN-Heizung alternativ Fabrikate zu den in
dem Leistungsverzeichnis aufgeführten zum Einsatz
bringen wollen, ist dieser zwingend verpflichtet, die
Gleichwertigkeit des alternativen Systems nachzuweisen
und dem Fachplaner zur Prüfung und Freigabe detailliert
vorzulegen.
Zum Entwurf der PWW-Heizungsanlage
Als Grundlage für den vorliegenden Entwurf dienten die
zur Verfügung gestellten Unterlagen und Angaben.
Wärmeentwickler, Heizflächen und Rohrleitungen sind so
bemessen, dass die in den Plänen eingetragenen Raum-
temperaturen bei niedrigster Außentemperatur von -11,7
Grad erreicht und dauernd gehalten werden können.
Vorraussetzung ist hierfür, dass die eingebauten Türen
und Fenster dicht schließen und die Anlage sachgemäß
bedient wird.
Heizlastberechnung
Die Heizlast wurde nach DIN EN 12831 deutscher Anhang
07/2008 unter Zugrundelegung der erteilten Angaben über
die zur Verwendung gelangenden Baumaterialien und den
zur Verfügung gestellten Plänen im Maßstab 1:50
ermittelt. Unter Berücksichtigung von mindestens einem
halben Luftwechsel/h beträgt die Heizlast
Q HL Geb. = ca. 62,5 kW (Heizlast Gebäude)
Veranschlagtes Heizsystem
Pumpen-Warmwasser-Heizung nach EN/DIN 12828 als
Fußbodenheizung im Zweirohrsystem verlegt.
Vorlauftemperatur max. 35 °C, für die FBH.
Rücklauftemperatur 28 °C, für die FBH.
Alle Wohnungen sind mit einer Fußbodenheizung
ausgestattet. Regelung raumweise über Thermostate
(ausgenommen Flure / Dielen). Flure/Dielen größer 6m²
erhalten eine eigene Raumregelung. Abstellräume und
WCs innerhalb der Wohnungen werden nicht beheizt.
Zusätzlich zur Fußbodenheizung kommt in den Bädern
ein rein elektrisch betriebener Handtuchwärmekörper zur
Ausführung.
Zur Temperierung der Treppenhäuser und
Waschmaschinenräume im UG werden rein elektrische
Heizkörper vorgesehen.
Wärmeerzeugung
Als Wärmeentwickler für die Mehrfamilienhäuser dienen
zwei modulierende Monoblock-Wärmepumpen.
Bestehend aus Ausseneinheit- und Elektrokasten.
Eine Wärmepumpe hat eine thermische Leistung von ca.
35,4 KW bei A-7/W35. Die Warmwasserbereitung erfolgt
zentral durch eine Frischwasserstation . Insgesamt sind
zwei Pufferspeicher für die Heizwasserspeicherung und
die Warmwasserbereitung vorgesehen
- ein Speicher mit ca. 1500 Liter für Heizung und
- ein Speicher mit ca. 1000 Liter Heizungs-
Pufferspeicher für Frischwasserstation".
Alle Komponenten werden im Technikraum im Unter-
geschoss des Gebäudes aufgestellt sowie heizungsseitig
hydraulisch angeschlossen bzw. komplett verrohrt.
Vom Technikraum aus wird die Wärme durch entsprechende
Versorgungsleitungen verteilt.
Die Verteilung der Heizungsleitung zu den einzelnen
Häusern erfolgt durch die Kellerräume sowie durch die
Tiefgarage.
Im Aufstellraum ist eine Kaltwasserzapfstelle mit
Schlauchventil nach DIN EN 1717 im Sanitär-LV
vorgesehen.
Die bestehenden Richtlinien für den Aufstellraum sind
zu beachten.
Warmwasserbereitung
Die Warmwasserbereitung erfolgt zentral im Technikraum
durch eine Frischwasserstationen mit einer Leistung von
ca. 175 kW. Die Trinkwassererwärmung erfolgt im
Durchlauferhitzer-Prinzip.
Die Frischwasserstation wird von einem 1000 Liter
Energiepufferspeicher mit Wärme versorgt.
Die Station mit Zubehör wird von der Heizungsfirma
geliefert installiert sowie heizungsseitig hydraulisch
angeschlossen bzw. komplett verrohrt.
Der sanitärseitige Anschluss (KW, WW, Z) muss vom
AN-Sanitär erfolgen.
Die komplette Warmwasseranlage ist mit einer Zirku-
lationsleitung mit entsprechenden Regulierventilen
ausgestattet. Die Zirkulation wird über eine Zirku-
lationspumpe mit Schaltuhr betrieben.
(Zirkulationspumpe, Schaltuhr und Regulierventile sind
hier im LV Heizung enthalten).
Regelung
Die Regelung der Wärmeerzeuger, der
Frischwasserstation, der Pufferbe-/entladung, der
Zirkulatinspumpen sowie der Mischgruppe für die
Raumheizung erfolgt gleitend entsprechend der
Außentemperatur bzw. Vorrangschaltung, mittels der
jeweils in den Geräten eingebauten Regelungen.
Elektroverdrahtung
Die elektrische Verdrahtung der einzelnen Schalt- und
Regelgeräte ist nach den VDE-Vorschriften durch eine
Elektroinstallationsfirma vorschriftsmäßig auszuführen.
Das Auflegen der Elektroleitungen und die interne Ver-
kabelung ist durch den AN-Heizung auszuführen.
Von der vom AG beauftragten Elektroinstallationsfirma
werden nur die Elektroleitungen, nach Angabe der
Heizungsfirma und den zu erstellenden Kabelzuglisten,
an die Geräte geführt, jedoch nicht aufgelegt.
Sämtliche Kabelzugpläne/Kabelzuglisten sind durch den
AN-Heizung nach Auftragerteilung zu erstellen und an
das Gewerk Elektro bzw. die Bauleitung dokumentiert zu
übergeben. Einschließlich Beschriften der Feldgeräte
(vor Ort und in den Montageplänen).
Die vollständige und termingerechte Funktionsfähigkeit
der gesamten Anlage ist vom AN-Heizung sicherzustellen.
Heizkörper
Als Heizkörper kommen in den Treppenhäusern,
sowie in den Bädern (Handtuchwärmekörper) welche mit
reinem Elektrobetrieb zum Einbau.
(Treppenhaus: Fabrikat Purmo oder glw.)
(Bad: Fabrikat Kermi oder glw.)
Fußbodenheizung
Als Fußbodenheizung kommt ein Nassverlegesystem,
vorbereitet zur Einbringung von Fließ- bzw. Zement-
estrich, mit diffusionsdichtem Kunststoffrohr, zum
Einbau. Die Fußbodenheizung wird komplett, ohne
Aussparung für Küche, Badewanne und Dusche verlegt.
Ausgespart werden nur bodenebene Duschen sowie Bade-
und Duschwannen mit Styroporträger.
Die Einregulierung der einzelnen FBH-Kreise erfolgt im
Fußbodenverteilerkasten der einzelnen Wohnungen, die
Angaben werden als Datenblatt zur Verfügung gestellt.
Nachweisprotokolle über die Durchführungs des hydrau-
lischen Abgleichs sind der Bauleitung vorzulegen.
Von den Fußbodenheizungsverteilern aus erfolgt die
Führung der Heizkreiszuleitungen auf der Tackerplatte
bis zu den jeweils zu versorgenden Räumen bzw.
räumlichen Bereichen. Die Heizkreiszuleitungen werden
mit Schlauchisolierung isoliert.
Die Lage und Größe der Aussparungen der Fußbodenheiz-
kreisverteiler sind dem Trockenbauer vom AN-Heizung
anzugeben bzw. anzuzeichnen.
Ausgleichsdämmung, System-/Tackerplatte, Randdämm-
streifen und ggf. Polyethylenfolie kommt bauseits vom
Estrichleger u. ist nicht Bestandteil dieses Leistungs-
verzeichnisses.
Raumthermostate werden vom Gewerk Elektro ausge-
schrieben, geliefert und montiert und sind ebenfalls
nicht Bestandteil dieses Leistungsverzeichnisses.
Auch ist der Kabelzug, sowie das beidseitige auflegen
Leistungsumfang AN Gewerk Elektro.
Rohrleitungen und Strangregulierung
Wärmeerzeugeranschluss- Verteil- und Steigleitungen,
sowie die Anschlussleitungen zu den
Wohnungsübergabekästen in den Wohnungen werden in
Temponox- Edel- stahl-Systemrohr Edelstahl-Systemrohr
1.4520 (altern. Kupferrohren) ausgeführt und auf dem
Rohfußboden verlegt.
Jeder Strang und jede Wohnung werden über das Strang-
regulierventil auf die, zum Erreichen der berechneten
Wärmeabgabe, benötigten Wassermenge eingestellt.
Diese Angaben sind aus den Plänen zu entnehmen.
Spülen und Druckprüfung nach DIN EN 14336 und
Herstellervorgaben der Heizungsleitungen inklusive
Protokollierung und Dokumentation.
Rohrbefestigungen
Sämtliche Leitungen sind mittels Rohrschellen, Aufhäng-
ungen oder Rohrträgern, lösbar, zu befestigen.
Alle Rohrbefestigungen für die Heizungsleitungen sind
in verzinkter Ausführung zu liefern.
Die hierfür erforderlichen Schrauben etc. müssen aus
korrosionsgeschütztem Material bestehen.
Der Abstand der Befestigungen für waagrechte Leitungen
ist so zu wählen, dass ein Durchbiegen der Rohr-
leitungen mit Sicherheit vermieden wird. Für die
senkrechten Leitungen sind pro Strang und Stockwerk
mind. 2 Rohrschellen zu verwenden.
Dübel-Befestigungen-Montageschienen Alle Befestigungen
von Einzelrohren sowie Unterkonstruktionen, z.B.
Traversen, der Heizungs-, Sanitär-, Klima-, Lüftungs-
und Elektrobranche sind nach den anerkannten Regeln
der Technik zu montieren.
Es dürfen nur Zugzonen taugliche Dübel von Zulassungs-
zeitraum 2022 - 2026 und der Lastklassen 1,5 - 30 kN
unter Einhaltung der Zulassungskriterien verwendet
werden. Die Dübel sind unter Berücksichtung der je-
weiligen bauaufsichtlichen Zulassung ingenieurmäßig zu
planen. Insbesondere sind die Bohrachs- und Rand-
abstände sowie Bauteildicke zu beachten.
Bei reduzierten Achs- und Randabständen sind die je-
weiligen Lasten zu reduzieren. In diesem Zusammenhang
weisen wir auf den Abschnitt "Überwachung der Aus-
führung" in dem jeweiligen Zulassungsbescheid hin.
Vor Montagebeginn sind die jeweiligen Zulassungs-
bescheide dem Bauleiter vorzulegen.
Zum Beispiel:
Hinterschneidtechnik, Verbundtechnik sowie
Spreiztechnik.
Fabrikate: Fischer, Upat, Würth oder gleichwertig
In Feuchträumen wie zum Beispiel: Tiefgaragen, Stollen
und Tunnel sind V4A Anker des Werkstoffes Nr 1.4401
DIN 17440 einzusetzen.
Es ist darauf zu achten, dass alle Rohrbefestigungen,
insbesondere die Rohrschellen so groß bemessen sind,
dass um das zu befestigende Rohr ein Gummistreifen
von 3 mm Stärke gelegt werden kann und die Schelle
dicht und fest schließt.
Rohr- und Armaturendämmung
Sämtliche Heizungsleitungen werden entsprechend der
DIN 18421 und dem GEG gedämmt. Die Dämmmaterialien sind
im Leistungsbeschrieb entsprechend der Verwendung
beschrieben und aufgeführt.
Bei Wand- und Deckendurchführungen von Heizungs-
leitungen sind diese, mit auf das Rohrleitungsmaterial
abgestimmten und zugelassenen, Rohrschotts aus
Steinwolle (1000 °C beständig z.B. Conlit) zu versehen.
Die entsprechenden Brandschutzsysteme (Rohrschotts etc)
sind vom AN-Heizung, einschließlich der Dokumentation
(Zulassungen, Übereinstimmungserklärung, Befähigungs-
nachweis des Erstellers, Beschilderung etc.), zu
lieferen und zu montieren.
Das Verschließen der Durchbrüche erfolgt bauseits,
durch die vom AG beauftragte Fachfirma (z.B. Rohbauer).
Geräuschdämmung
Die Anlage ist gemäß DIN 4109 Schallschutz im Hochbau
Beiblatt V zu erstellen. Um die Übertragung von Fließ-
räuschen weitgehend zu unterbinden, ist es unbedingt
erforderlich, Schallbrücken zwischen den Rohrleitungen
und dem Gebäude zu unterbinden. Jede Rohrbefestigung
erhält eine Gummieinlage nach der DIN 4109, die in der
Breite jeweils 5 mm über die Befestigung herausragen
muss. Alle Rohrleitungen werden gedämmt.
Zur Vermeidung von Schiebegeräuschen bei der Rohr-
dehnung sind die Rohrleitungen in den Halterungen mit
geräuschdämmenden Einlagen, entsprechend der DIN
4109, zu versehen.
Wärmemessung
Jede Wohnung erhält im Wohnungsübergabekasten
(Fußbodenheizungsverteilerstation), bauseits ange-
mietete Wärmemengenzähler (Funkzähler).
Im Technikraum ist für den Heizkreis Fußbodenheizung/
Heizkörper ein Wärmemengenzählerpasstück vorgesehen.
Für die Warmwasserbereitung ist ebenfalls ein Wärme-
mengenzählerpasstück (im Technikraum) vorgesehen .
Sämtliche Messeinrichtungen werden über die Hausver-
waltung angemietet und vor Abnahme der Wohneinheiten
vom Wärmedienstleister eingebaut. Das Zählerfabrikat
wurde noch nicht ausgewählt und ist vor Montagebeginn
mit der Bauleitung abzustimmen.
TECHNISCHE VORBEDINGUNGEN
Die nachfolgenden Leistungen sind vom Bieter in sein
Angebot einzurechnen ohne Anspruch auf separate oder
zusätzliche Vergütung.
1. Vorbemerkungen
1.1 Vorbemerkung Preisbildung
Der Bieter hat sich vor der Kalkulation an Ort und
Stelle über Zustand und Platzverhältnisse der Baustelle
sowie der Zufahrtswege zu informieren. Die
Möglichkeiten für die Aufstellung von Containern und
die Belegung von Lagerflächen sind mit dem AG
abzustimmen.
Der Bieter ist gehalten, die im Leistungsverzeichnis
beschriebenen Leistungen auf Vollständigkeit,
fachgerechte Ausführung und Eignung für den
vorgesehenen Verwendungszweck zu überprüfen. Sinnvoll
oder notwendig erscheinende Änderungen oder Ergänzungen
sind mit einer entsprechenden Begründung dem Angebot
beizufügen.
Der Ausschreibung liegen alle einschlägigen und
aktuellen DIN-Vorschriften, VOB sowie Energiegesetze
(GEG, EEG etc.) und CE-Kennzeichnungen zugrunde. Zur
Vereinfachung dieses Dokuments wurde auf die Aufzählung
der technischen Normen/VDI/VDE/ Sicherheitsbestimmungen
und Richtlinien etc. verzichtet. Soweit keine
Vorschriften oder Richtlinien bestehen, sind die
Anlagen nach den allgemeinen anerkannten Regeln der
Technik auszuführen. Alle Normen und Vorschriften
gelten, falls nicht anders vereinbart, in der zum
Zeitpunkt der Abnahme gültigen Fassung. Der Bieter ist
verpflichtet, in seinem Angebot darauf hinzuweisen,
wenn die ausgeschriebenen Leistungen nicht den
allgemein anerkannten Regeln der Technik oder dem Stand
der Technik entsprechen.
Die auszufüllenden Einheitspreise umfassen
vollständige, funktionsfähige Leistungsabschnitte,
einschl. liefern der Materialien, betriebsfertigem
Aufstellen, Einbringen in das Gebäude, anschließen bzw.
montieren sowie fachgerechte Verwahrung während der
Bauphase bis hin zur Abnahme der Leistung.
Eine getrennte Ausschreibung von Rohrleitung und
Formstücken erfolgt in der Regel nicht, auch nicht
dimensionsabhängig. Die notwendigen Formstücke sind im
Einheitspreis der Rohrleitungslänge zu berücksichtigen
und somit Bestandteil des Angebotes.
Grundsätzlich sind alle erforderlichen Leistungen,
Materialien, Werkzeuge und Hilfsmittel
einzukalkulieren, die für eine betriebsbereite
Erstellung und endfertige Reinigung notwendig sind.
Der Wortlaut des vom Auftraggeber übergebenen
Leistungsverzeichnisses ist verbindlich. Das gilt auch
dann, wenn der Auftragnehmer selbst nichtbestätigte
Nebenangebote abgibt oder Kurzfassungen verwendet sowie
für Eventual- oder Alternativpositionen.
Vom LV abweichend angebotene Fabrikate und Gerätetypen
sind im Angebotsschreiben deutlich und einzeln zu
benennen. Sollten keine Hinweise hierzu im
Angebotsschreiben vorliegen, so gelten die im LV
benannten Fabrikate / Typangaben als vereinbart und
verbindlich.
Im Zuge der Revisionsplanung sind alle notwendigen
Zulassungen von technischen Einbauten mit einer
Laufzeit von mindestens Zeitpunkt der Abnahme
vorzulegen bzw. zu dokumentieren.
Alle notwendigen Maßnahmen sind kostenseitig zu
berücksichtigen, insbesondere:
Erstellung und Fortschreibung der Montageplanung sowie
deren Vervielfältigung
Koordinationsaufwand mit allen anderen am Bau
beteiligten Fachfirmen und Planern
Teilnahme an den stattfindenden Baustellen- und
Koordinationsgesprächen
Eventuell anfallende Bemusterungskosten
Vorhalten von Arbeits- und Lagerräumen, wenn der AG
Räume nicht zur Verfügung stellt.
Notwendige Arbeitsbühnen/Gerüste etc. unabhängig der
Montagehöhe
Notwendige Transport- und Abtransportleistungen
einschließlich Einbringhilfen für technische
Anlagenbauteile sowie Hilfsstoffe und Gerätschaften
Notwendige Bohrungen bis 100mm Durchmesser in
Trockenbauwänden, Anzeichnen von benötigten
Durchbrüchen in Mauerwerk- und Betonwänden bzw. Decken.
Maßnahmen zur Schalldämmung und Schwingungsdämmung
gegen den Baukörper.
Durchführungen durch Wände und Decken sind
schalltechnisch zu isolieren. Bei Durchführungen mit
Brandschutzanforderungen ist die MLAR zu beachten.
Brandschutztechnisches Verschließen von technischen
Einbauteilen in Decken-, Wand- und Bodendurchdringungen
sowie deren zugehöriger Fotodokumentation
Herkömmliche Befestigungsmaterialien inklusive
Sonderbefestigungssysteme
Dichtungs- und Verbindungsmaterialien
Betriebsstoffe wie z.B. Dosiermittel oder Pellets etc.
für die Inbetriebnahme sowie ggf. Erstbefüllung gemäß
GU-Vertrag
Betriebsmittel sowie Gerätschaften zur
Dichtheitsprüfung, Einregulierarbeiten,
Funktionsprüfung, Funktionsmessung und Inbetriebnahme
Die DIN-konforme Dichtheitsprüfung wasserführender
Gewerke hat ausschließlich mittels mobiler
elektronischer Druckprüfeinheit zu erfolgen (z.B. Rems
Multi-Push), einschließlich automatischer
Protokollierung der Prüfergebnisse sowie USB-Ausgabe
der Messprotokolle
Softwarerechte für elektronische Bauteile etc.
Verlegung, Auflegen, Anklemmen der seitens Elektrofirma
zur Verfügung gestellten elektrischen Zuleitung an
mechanische Einbauten (z.B. Pumpen, Feldgeräte etc.)
erfolgt seitens der Mechanik-Firmen, das beauftragte
Elektrofachunternehmen führt die Zuleitung
einschließlich Absicherung vom Verteiler gemäß
Kabelzugliste aus. Inbetriebnahme der Pumpen,
Feldgeräte etc. erfolgt durch Fachhandwerk Mechanik.
Schutzmassnahmen der installierten Anlagenbauteile
während der Bauzeit sowie bis zur Übergabe an den
Bauherrn, insbesondere auf dem Rohboden verlegte
Leitungen / Trassen / Kabel etc.
Massnahmen zur Sicherstellung der hygienischen
Anforderungen der jeweiligen Bauteile und Anlagen.
Insbesondere zweimaliger Trinkwasseranalyse (1x Vor
Befüllung der Anlage, 1x vor Inbetriebnahme) sowie
Probeentnahme
Durchführung von Funktionsüberprüfungen sowie
Inbetriebnahmen der eingebrachten Gewerke
Prüfungs- und Genehmigungsgebühren für Abnahmen
(Behörde, TÜV, VDS etc.)
Anfertigung sowie Vervielfältigung der Revisionsplanung
gemäß Bauherrenvorgabe
Einweisung der Technischen Anlagen an die Bauherrschaft
sowie Nutzer
Zuarbeit und Erstellung von Technischen Dokumentationen
hinsichtlich Betreiberunterlagen (z.B. Hygienefahrplan
etc.)
Erforderliche Wartungszyklen bei vorgezogener Nutzung
bis hin zur Abnahme durch den Bauherrn, sodass bei
Abnahme der Wartungszyklus neu erfolgen kann.
1.2 Brandschutz Baustelle
Bei Arbeiten des AN in Hinblick auf Hitze, Feuer, Rauch
usw. muss er Aufsichtspersonal unter Berücksichtigung
aller Schutzbestimmungen stellen und ausrüsten.
Schweißarbeiten sind nur in gesicherter Umgebung sowie,
falls erforderlich, mit lizenzierten Schweißer
(Schweißprüfungen sind nach Aufforderung vorzulegen),
gestattet.
Für den Fall, dass der Auftragnehmer brennbares
Material auf der Baustelle verwendet oder lagert - wenn
auch nur für kurze Zeit - so hat er in eigener
Verantwortung eine mit geeigneten
Feuerlöscheinrichtungen ausgerüstete ständige Bewachung
sicher zu stellen.
Feuerlöscher sind in ausreichender Anzahl vom AN auf
der Baustelle vorzuhalten und bei den bezeichneten
Arbeiten eine Feuerwache abzustellen.
1.3 Funktionsprüfung
Funktionsprüfung
Durch die Funktionsprüfung ist die vertragsgemäße
Funktionsfähigkeit der Anlage nachzuweisen. Sie soll
zeigen, ob die einzelnen Bauelemente der Anlage
funktionsgerecht eingebaut und wirksam sind.
Eine fachgerecht durchgeführte und protokollierte
Funktionsprüfung der technischen Anlagen bildet
zusammen mit der Errichtererklärung die Voraussetzung
für die Inbetriebnahme sowie das Abnahmebegehren. Alle
technischen Komponenten sind nach der gültigen
Prüf-Verordnung vollumfänglich (Einzelprüfung jeder
sicherheitsrelevanten Komponente) zu prüfen,
stichprobenartige Prüfungen sind nicht ausreichend. Die
Funktionsprüfungen sind zu protokollieren und zu
unterzeichnen. Vorgenannte Prüfprotokolle sind
spätestens bei Anmeldung zur Abnahme bzw. Probebetrieb
der technischen Anlagen dem AG zu übergeben.
Im Rahmen der Funktionsprüfung der Gesamtanlage
einschl. der MSR-Anlage, ist ein umfassender
Probebetrieb durchzuführen.
Vor Prüfung der Gesamtanlage auf Funktion, sind
insbesondere folgende Leistungen / Arbeiten zu
erbringen:
Mechanische Gewerke:
Dichtheitsprüfungen
Probebetrieb der Gesamtanlage bei unterschiedlichen
Lastbedingungen.
Einstellen der Massenströme und der Verteilung auf die
vorgeschriebenen Betriebszustände
Einstellen der Drosselelemente
Einstellen der Massenströme und Verteilung auf die
Systeme
Einstellen und Prüfen der Schutzeinrichtungen
Einstellen der Regelanlage
Einstellen automatischer Steuerungen
Einstellen und Prüfung der Absperrvorrichtungen
Einstellen der Drosselorgane auf die erforderlichen
Betriebswerte
Einstellen der Energieversorgung auf
Auslegungsbedingungen
Vorlegen der Protokolle über alle im Rahmen der
Einregulierung durchgeführten Messungen
Einweisen des Betriebspersonals
Vorlegen der Bestandsunterlagen
Einrichtungen mit Zubehör auf Funktion und
Beschädigung.
Absperrvorrichtungen auf Funktion
Sicherheitseinrichtungen auf Funktion
Versorgung mit den notwendigen Energien
Pumpenanlagen auf Funktion
Regelanlage auf Funktion
Automatische Steuerung auf Funktion
Schutzeinrichtungen der Antriebsmotore
Drosselorgane in den einzelnen Medien
Lieferung aller Mess- und Einstellwerte an die
GA-/MSR-Anlage
1.4 Funktionsmessung
Funktionsmessung
Die Funktionsmessung soll nachweisen, dass die
zugesicherten Sollwerte durch die Anlage erbracht
werden. Die einzusetzenden Messverfahren und Messgeräte
müssen für die jeweilige Funktionsmessung den geltenden
technischen Regeln entsprechen. Die Messgeräte sind
unter Berücksichtigung der Messunsicherheit
auszuwählen. Nach Möglichkeit sind eich- und
kalibrierfähige Geräte zu verwenden. Das Ergebnis der
Funktionsmessungen ist zu protokollieren.
Folgende Funktionsmessungen sind durchzuführen:
Mechanische Gewerke:
Stromaufnahme der Pumpen-Motoren
Messung der Schleifenimpedanz der elektrischen Anlagen
Stichprobenartige Messung der Raumlufttemperatur und
zugehörigen Vorlauf- u. Rücklauftemperatur
Luftmengenmessprotokolle, die nachweisen, dass die
geplanten Soll-Luftmengen in den verschiedenen
Räumlichkeiten erreicht werden.
Nachweis des hydraulischen Abgleichs der Gewerke
Heizung, Sanitär und Kälte
Die nachfolgenden Leistungen sind vom Bieter in sein
02 Wärmeerzeuger mit Zubehör
02
Wärmeerzeuger mit Zubehör
Wärmepumpenanlage mit Zubehör
Hersteller:
Hoval GmbH
Humboldtstraße 30
D-85609 Aschheim-Dornach
aus Angebot
Angebot Nr. 1101740052
vom 12.05.2026
Wärmepumpenanlage mit Zubehör
02.__.001 Hoval Belaria® pro (40) Hoval Belaria® pro (40)
Modulierende Monoblock-Wärmepumpe
zum Heizen und Kühlen.
Aussen aufgestellte Monoblock-Wärmepumpe
bestehend aus Ausseneinheit und
Elektrokasten.
- Energieeffizienzklasse der
Verbundanlage mit Regelung:
35 °C: A+++
55 °C: A+++
- Raumheizungs-Energieeffizienz mittleres
Klima:
S 35 °C: 202 %
S 55 °C: 155 %
- Saisonale Leistungszahl mittleres Klima:
SCOP 35 °C: 5.1
SCOP 55 °C: 3.9
Ausseneinheit Belaria® pro (40)
- Kompakte bodenstehende Luft/Wasser-
Wärmepumpe
- Formschöne und extrem leise
Ausseneinheit
- Gehäuse mit Blechverkleidung
pulverbeschichtet, Farbe
Anthrazit (DB703)
- 2 komplett getrennte Kälteaggregate mit
dem Kältemittel R290
- Kältemittelfüllmenge Kältekreis 1:
4.8 kg R290
- Kältemittelfüllmenge Kältekreis 2:
4.9 kg R290
- Integrierte Komponenten:
2 drehzahlgeregelte Scroll-Kompressoren
2 gerade Lamellenverdampfer
2 drehzahlgeregelte Axialventilatoren mit
FlowGrid (Vorleitgitter)
2 Platten-Kondensatoren aus
Edelstahl/Kupfer
2 eingebaute Gasabscheider mit
Sicherheitsventil 2.5 bar
2 drehzahlgeregelte Hocheffizienzpumpen
2 Durchflusssensoren/ Wärmemengenzähler
2 Kondensatwannen inkl. Wannenheizung und
Kondensatheizband zur gesammelten
Ableitung des Kondensates in
der Ausseneinheit fix verbaut
Anschluss 1"
Integrierte schwingungsdämpfende Füsse
für eine effektive Körperschallentkopplung
- Mit Kühlfunktion bei
entsprechender Hydraulik
- Hydraulische Anschlüsse hinter
Lamellengitter:
Heizungsanschlüsse 2"
- Filterkugelhahn im Wärmepumpenrücklauf
eingebaut
- Elektroanschlüsse hinter
Lamellengitter:
400 V Hauptstromversorgung
230 V Steuerstrom, gespeist vom
Elektrokasten
- Datenkabel für Busverbindung zum
Elektrokasten
- Mit Montagematerial zur Befestigung
der Ausseneinheit am Untergrund
- Abmessungen (H x B x T):
1514 x 3750 x 1005 mm
- Gewicht: 1000 kg
Max. Heizleistung:
A7W35: 43.8 kW
A2W35: 38.4 kW
A-7W35: 35.4 kW
A7W55: 40.2 kW
A2W55: 36.7 kW
A-7W55: 33.9 kW
Max. Kühlleistung:
A35W18: 41.8 kW
A35W7: 38.2 kW
Schalldaten:
- Schallleistungspegel Ausseneinheit
gemäss EN 12102: 55 dB(A)
- Max. Schallleistungspegel
Ausseneinheit: 65 dB(A)
- Max. Schallleistungspegel Ausseneinheit
Nachtbetrieb: 59 dB(A)
Einsatzbereich:
Max. Vorlauftemperatur: 70 °C
Einsatzbereich Heizen: -20 °C ... 40 °C
Elektrokasten Belaria® pro (40):
- Kompakter wandhängender Elektrokasten
- Gehäuse mit Blechverkleidung
pulverbeschichtet, Farbe Feuerrot (RAL 3000)
-Regelung TopTronic® E mit
TopTronic® E BedienModul eingebaut
- Mit Wärmepumpenautomat WFA-200S
- Optional Einbau Steuerungsset (Schaltschütz)
für die Ansteuerung eines
externen Elektroheizeinsatzes
- Mit Montagematerial zur Befestigung des
Elektrokastens an der Wand
- Maximale Kaskadierung: 4 Belaria® pro (40,50)
da pro Einheit 2 TTE-WEZ eingebaut sind
- Abmessungen (H x B x T):
750 x 600 x 160 mm
- Gewicht: 25 kg
TopTronic® E BasisModul
Wärmeerzeuger TTE-WEZ
- Integrierte Regelungsfunktionen für
2 Heiz-/Kühlkreis mit Mischer
2 Heiz-/Kühlkreis ohne Mischer
1 Warmwasserladekreis
Bivalent- und Kaskadenmanagement
- RAST-5-Basissteckerset
Anzahl im Wärmeerzeuger
zusätzlich einbaubarer Module:
- 1 ModulErweiterung und
1 ReglerModul oder
- 2 ReglerModule
Zur Nutzung erweiterter
Reglerfunktionen muss das
Ergänzungssteckerset bestellt werden.
Lieferung
- Aussen- und Inneneinheit separat
verpackt geliefert
- Fühlerset lose beigelegt im
Elektrokasten:
Aussenfühler (AF)
Wassererwärmerfühler (SF1/SF1.1 und
SF2/SF2.1)
Vorlauffühler (VF1)
Anlagenvorlauffühler Heizen (AVF H)
Anlagenvorlauffühler
Wassererwärmer (AVF W)
Bestehend aus 30 - 50:
6063409 WP AE 2-Belaria pro (40)
6063411 Steuerung kpl. E163 - Bel.pro (40)
Artikelnummer: 7019608
Fabrikat: Hoval GmbH oder glw.
02.__.001
Hoval Belaria® pro (40)
2.00
Stck
0.00
02.__.002 Schlammabscheider aus Messing Schlammabscheider aus Messing
mit Magnet und Dämmung DM ST DN 80
für horizontale Rohrleitungen
mit Flanschanschlüssen
Betriebsmedien: Wasser, Glykollösungen
maximaler Glykolgehalt 50 %
Max. Betriebsdruck 10 bar
Betriebstemperaturbereich 0 ... 100 °C
Partikel-Abscheidekapazität:
bis zu 5 microm.
Magnetische Flussdichte: 12 x 0.475 T
Oberer Anschluss ¾" AG (mit Stopfen)
Entleerung: 1" IG
mit 60 mm Dämmung aus steifer
geschlossenzelliger PUR-Schaum
Dichte 45 kg/ m³
Wärmeleitfähigkeit (ISO 2581):
0.023 W/(mK)
mit kratzfester Beschichtung aus
0.7 mm Rohaluminium
Feuerfestigkeit (DIN 4102):
Klasse 1
Endabdeckungen aus thermogeformten PS
Wärmeleitfähigkeit (ISO 2581):
bei 0 °C: 0.038 W/(m·K)
bei 40 °C: 0.045 W/(m·K)
Dampfdiffusionswiderstandszahl
(DIN 52615): > 1.300
Feuerfestigkeit (DIN 4102): Klasse B2
Kv: 160 m³/h
Materialien:
Gehäuse Aussen aus
Epoxydharzbeschichtetem Stahl
Oberer Verschluss:
Messing EN 12164 CW617N
Innenelement: Edelstahl
EN 10088-3 (AISI 302) und HDPE
Hydraulische Dichtungen:
asbestfreie Faser (oberer Verschluss)
Entleerungsventil:
Messing EN 12165 CW617N
Ablasshahn: Messing EN 12165 CW617N
Gewicht: 23 kg
Volumen: 18 l
Artikelnummer: 2085531
Fabrikat: Hoval GmbH oder glw.
02.__.002
Schlammabscheider aus Messing
1.00
Stck
0.00
02.__.003 Klebeband IKB 2 ST Klebeband IKB
zu Wärmedämmung aus EPDM
Dicke: 3 mm
Breite: 50 mm
Rolle: 15 m
Artikelnummer: 2023563
Fabrikat: Hoval GmbH oder glw.
02.__.003
Klebeband IKB 2 ST
2.00
Stck
0.00
02.__.004 Steuerungsset (Schaltschütz) Steuerungsset (Schaltschütz)
zu Belaria® pro (20-50)
Für die Ansteuerung eines
externen Elektroheizeinsatzes
3~400 V / 50 Hz.
Steuerungsset für den Einbau in den
wandhängenden Elektrokasten.
Artikelnummer: 6063944
Fabrikat: Hoval GmbH oder glw.
02.__.004
Steuerungsset (Schaltschütz)
2.00
Stck
0.00
02.__.005 Sicherheitsset SG20-1" Sicherheitsset SG20-1"
Einsatzbereich bis 100 kW
kompl. mit Sicherheitsventil (3 bar)
Manometer und automatischem
Entlüfter mit Absperrung.
Anschluss: DN 20-1" Innengewinde
Artikelnummer: 6014390
Fabrikat: Hoval GmbH oder glw.
02.__.005
Sicherheitsset SG20-1"
1.00
Stck
0.00
02.__.006 Membran-Druckausdehnungsgefäss N 100/6 Membran-Druckausdehnungsgefäss N 100/6
für geschlossene Heiz- und
Kühlwassersysteme nach DIN EN 13831
Zulassung gemäss Richtlinie für
Druckgeräte 2014/68/EU
- langlebige Epoxidharzbeschichtung
- nicht tauschbare Halbmembran
nach DIN EN 13831
- Frostschutzmittelzusatz
mind. 25 % bis 50 %
- mit Gewindeanschlüssen
Systemtemperatur: max. 120 °C
Betriebstemperatur: max. 70 °C
Farbe: grau
Nennvolumen: 100 l
Betriebsdruck: max. 6 bar
Gasvordruck werksseitig: 1.5 bar
Anschluss: R 1"
Durchmesser: 512 mm
Höhe: 669 mm
Höhe Wasseranschluss: 172 mm
Artikelnummer: 2078745
Fabrikat: Hoval GmbH oder glw.
02.__.006
Membran-Druckausdehnungsgefäss N 100/6
1.00
Stck
0.00
02.__.007 Schnellkupplung SU R 1" x 1" Schnellkupplung SU R 1" x 1"
für Membran-Druckausdehnungsgefässe
in geschlossenen Heizungs- und
Kühlwasseranlagen.
Mit einer gegen unbeabsichtigtes
Schliessen gesicherten Absperrung
und einer Entleerung gemäss
DIN 4751 Teil 2, TÜV-geprüft
Anschluss R 1"
PN 10/120 °C
Artikelnummer: 242772
Fabrikat: Hoval GmbH oder glw.
02.__.007
Schnellkupplung SU R 1" x 1"
1.00
Stck
0.00
02.__.008 TopTronic® E PufferModul TTE-PS TopTronic® E PufferModul TTE-PS
ReglerModul mit integrierten
Regelungsfunktionen für:
- Heizungspuffermanagement oder
- Kühlpuffermanagement
- div. Zusatzfunktionen
Bestehend aus:
- Montagematerial
- 2 Stk. Tauchfühler TF/2P/5/6T, L = 5 m
- Basissteckerset für ReglerModul
Artikelnummer: 6037057
Fabrikat: Hoval GmbH oder glw.
02.__.008
TopTronic® E PufferModul TTE-PS
1.00
Stck
0.00
02.__.009 HovalConnect Modbus HovalConnect Modbus
Kommunikationsmodul zum Datenaustausch
von Hoval TopTronic® E Regelungssystemen
mit GLT-Anlagen, einem externem
Energiemanagement oder
Smart-Home-Systemen, über Modbus TCP
oder Modbus RS485.
Inkl. Funktionen HovalConnect LAN
Bestehend aus:
- GatewayModul Modbus
TCP/RS485 inkl. Montagedeckel zur
Hutschienenbefestigung
- Hutschiene mit Montagematerial
- Lizenz für HovalConnect
Artikelnummer: 6049501
Fabrikat: Hoval GmbH oder glw.
02.__.009
HovalConnect Modbus
1.00
Stck
0.00
02.__.010 Energiepufferspeicher Energiepufferspeicher
Hoval EnerVal G (1500)
mit Wärmedämmung
Aus Stahl für die hydraulische
Einbindung von Energieerzeugern
8 Anschluss-Flansche DN 80 (PN 6)
2 Anschluss-Flansche DN 100 (PN 6)
2 Flansche DN 180 für Elektroheizeinsatz
3 Muffen G ½" (IG) für Fühler/Thermometer
1 Muffe G 1" (IG) für Entlüftung
Klemmleisten für Anlegefühler
Gelochtes Trennblech im mittleren
Bereich zur Abgrenzung
der Temperaturbereiche
Strömungsumlenkungen fest eingebaut
Abmessungen:
Höhe: 2135 mm
Durchmesser: 1000 mm
Durchmesser mit Dämmung: 1300 mm
Kippmass: 2154 mm
Gewicht: 375 kg
Inhalt: 1395 l
Betriebsdruck: max. 6 bar
Wärmedämmung aus einer Kombination
Polyesterfaservlies mit Folienmantel
demontierbar, Farbe rot.
12 Flanschhauben gedämmt
Lieferung:
Fertig gedämmt, verpackt
Artikelnummer: 7019135
Fabrikat: Hoval GmbH oder glw.
02.__.010
Energiepufferspeicher
1.00
Stck
0.00
02.__.011 Thermometerset Thermometerset
zu EnerVal (800-6000)
Thermometer 0 ... 120 °C mit
verchromten Rand und Hoval Logo
Schaftlänge: 80 mm, Schaft-Ø: 9 (13) mm
Aussen-Ø: 80 mm
inkl. Tauchhülse ½" aus Messing vernickelt
Einbaulänge: 200 mm
Aussen-Ø: 16 mm, Innen-Ø: 15 mm
und Klemmfeder
Artikelnummer: 6052107
Fabrikat: Hoval GmbH oder glw.
02.__.011
Thermometerset
2.00
Stck
0.00
02.__.012 Schutzrohr-Tauchhülse SB 280 ½" Schutzrohr-Tauchhülse SB 280 ½"
Messing vernickelt
Einbaulänge = 280 mm
Aussen-Ø: 9 mm, Innen-Ø: 7 mm
Artikelnummer: 2018837
Fabrikat: Hoval GmbH oder glw.
02.__.012
Schutzrohr-Tauchhülse SB 280 ½"
2.00
Stck
0.00
02.__.013 Flansch-Elektroheizeinsatz EFHK-E-9-250 Flansch-Elektroheizeinsatz EFHK-E-9-250
Leistung 8.5 kW, 3 x 400 V
Für den waagrechten Einbau
im emaillierten Wassererwärmer und
Energiepufferspeicher mit
Flansch-Durchmesser 257 mm
Lochkreis 225 mm
Bestehend aus:
1 x einstellbarem Temperaturregler
3 x Heizstäbe aus Werkstoff 2.4858
1 x Sicherheitstemperaturbegrenzer
1 x Kleberosette
Technische Daten:
Leistung 8.5 kW
Anschluss 3 x 400 V
Abdeckhaube aus Kunststoff
Einbaulänge 615 mm
Artikelnummer: 6053355
Fabrikat: Hoval GmbH oder glw.
02.__.013
Flansch-Elektroheizeinsatz EFHK-E-9-250
1.00
Stck
0.00
02.__.014 Absperrklappe DN 80 ohne Motor Absperrklappe DN 80 ohne Motor
mit Laschenaugen
für Absperr- oder Regelfunktion.
Für offene und geschlossene Kalt- und
Warmwassersysteme.
Medium: Wasser mit Glykol bis
max. 50 % vol.
Nennweite: DN 80
Rohranschluss: PN 6/10/16
kvs-Wert: 260 m³/h
Mediumtemperatur: -20 ... 120 °C
Zulässiger Druck ps: 1600 kPa
Leckrate: A Dicht (EN 12266-1)
Drehwinkel: 90 °
Armatur: EN-JS1030 (GGG 40)
Schliesskörper: DIN/EN 1.4301
(nicht rostender Stahl)
Sitz: EPDM
Spindel: DIN/EN 1.4005
(nicht rostender Stahl)
Spindelabdichtung: EPDM-O-Ring
Spindellagerung: RPTFE
Artikelnummer: 2031066
Fabrikat: Hoval GmbH oder glw.
02.__.014
Absperrklappe DN 80 ohne Motor
2.00
Stck
0.00
02.__.015 Motordrehantrieb GR230A-5 40 Nm Motordrehantrieb GR230A-5 40 Nm
Überlastsicher und endschalterlos
Stromabsenkung in Ruhestellung.
Nennspannung: AC 100...240 V, 50/60 Hz
Ansteuerung: 2-Punkt (Auf-Zu)
Leistungsverbrauch:
- Betrieb: 2,5 W Nennmoment
- Ruhestellung: 0,4 W
Anschluss: Kabel 1 m, 3 x 0,75 mm²
Drehmoment: min. 40 Nm Nennspannung
Handverstellung: mit Drucktaste
Laufzeit: 150 s
Schutzklasse: II schutzisoliert
Schutzart: IP54
EMV: CE gemäss 2014/30/EU
Artikelnummer: 2061515
Fabrikat: Hoval GmbH oder glw.
02.__.015
Motordrehantrieb GR230A-5 40 Nm
2.00
Stck
0.00
02.__.016 Frischwassermodul TransTherm® aqua F (6-30) Frischwassermodul
TransTherm® aqua F (6-30)
Fertigmontierte Station mit
Platten-Wärmeübetrager zur
Bereitstellung von Trinkwarmwasser
im Durchflussprinzip
Der dazu erforderliche Speicher ist
nicht im Lieferumfang enthalten
Vollverrohrte, wärmegedämmte
Ausführung in pulverbeschichtetem
Alublechgehäuse Farbe weiss
RAL 9010.
Verrohrung Trinkwasserberührende Teile
in Edelstahl und Rotguss
Anschlüsse geschweisst, mit
flachdichtenden Schraubverbindungen
bestehend aus:
TWE-Ladekreis :
Dreiwegeventil mit Stellantrieb
Hocheffizienzpumpe
Rückschlagventil
2 Kugelhahnen
2 Thermometer
TWE-Speicherladekreis :
Edelstahlplattenwärmetauscher Cu-gelötet
Vorlauftemperaurfühler
Membransicherheitsventil 10 bar
Durchflusssensor
Rückschlagventil
Kugelhahnen
Thermometer
Mengenregulierventil
Füll-und Entleerungshahnen ½"
Anschluss Zirkulation
Wärmedämmung :
Wärmedämmung des Plattenwärmetauscher
mit 30mm EPP
Wärmedämmung der Rohrleitungen mit EPP
50 % Dämmstärke nach EnEV
Für Feuchträume geeignet
FCKW-frei
Brandklasse B2
Regelung :
Regler TopTronic® E Basis Modul
Fernwärme / Frischwasser
Grundkonfiguration Regler :
TWE-Ladekreis
Trinkwassererwärmung
Zirkulationskreis
Drehzahlgeregelte Pumpen
Visualisierung am Bedienmodul
Fühler :
4 Direktfühler (PT1000) in Ladestation
eingebaut
1 Speicherfühler (PT1000)
Tauchhülse G½"AG Bestandteil Speicher
Technische Daten:
max. Betriebstemperatur: 110 °C
max. Betriebsdruck: 10 bar
Anschlüsse:
Primär: DN 32 1¼" Rp
Sekundär: DN 32 1¼" Rp
Zirkulationsanschluss:
Muffe DN 32/25/20 1¼"/ 1"/ ¾" Rp
Gehäusemasse:
B = 720, H = 820, T = 400 mm
Leistung: 175 kW
Primärseitig:
Eintrittstemperatur: 70 °C
Austrittstemperatur: 30 °C
Volumenstrom: 3.77 m³/h
Sekundärseitig:
Eintrittstemperatur: 10 °C
Austrittstemperatur: 60 °C
Volumenstrom: 3.01 m³/h
Sekundärseitig (Trinkwasser)
Artikelnummer: 8006390
Fabrikat: Hoval GmbH oder glw.
02.__.016
Frischwassermodul TransTherm® aqua F (6-30)
1.00
Stck
0.00
02.__.017 Rücklaufumschaltventilset DN 25 Rücklaufumschaltventilset DN 25
zu TransTherm aqua F (115-175 kW)
Set bestehend aus Temperatursensor
Umschaltventil, Antrieb Dichtungen
und Verschraubungen.
Artikelnummer: 7010836
Fabrikat: Hoval GmbH oder glw.
02.__.017
Rücklaufumschaltventilset DN 25
1.00
Stck
0.00
02.__.018 TopTronic® E BedienModul schwarz TopTronic® E BedienModul schwarz
mit 4.3"-Farb-Touchscreen
Zur Bedienung aller am Bussystem
angeschlossenen ReglerModule
(Basis-, Solar-, PufferModule usw.)
Anschluss an das Hoval Bussystem
erfolgt über RJ45-Steckverbindung oder
über Steckklemmen (max. 0.75 mm²)
Flache Bauweise mit flexibler
Montagemöglichkeit
Montage:
- im Bedienfeld des Wärmeerzeugers
- im Hoval Wandgehäuse
- in der Schaltschrankfront
schwarze Hochglanzblende
Kundenspezifisch konfigurierbarer
Startbildschirm
Anzeige des aktuellen Wetters bzw. der
Wettervorhersage (nur in Kombination
mit HovalConnect möglich)
Bestehend aus:
- TopTronic® E BedienModul schwarz
- Set Klemmvorrichtung BedienModul
- RJ45-RAST-5-CAN-Kabel, L = 500
Artikelnummer: 6043844
Fabrikat: Hoval GmbH oder glw.
02.__.018
TopTronic® E BedienModul schwarz
1.00
Stck
0.00
02.__.019 Zirkulationsset 1" Zirkulationsset 1"
für TransTherm® aqua L L-FW F
Verrohrung trinkwasserberührende Teile
in Edelstahl und Rotguss
Volumenstrom: 3.4 m³/h
Zirkulationsanschluss: DN 25 1" Rp
Bestehend aus:
- Zirkulationspumpe
Wilo Para MAXO Z 25/180-08/FO2 (0-10 V)
- Temperaturfühler (PT 1000)
- Regulierventil
- Rückschlagventil
Artikelnummer: 8005280
Fabrikat: Hoval GmbH oder glw.
02.__.019
Zirkulationsset 1"
1.00
Stck
0.00
02.__.020 Probenahmeventil DN 8 G ¼" Probenahmeventil DN 8 G ¼"
für TransTherm® aqua L, L-FW, F, FS
Beflammbares Probenahmeventil für
hygienisch-mikrobiologische
Untersuchungen.
Artikelnummer: 2049861
Fabrikat: Hoval GmbH oder glw.
02.__.020
Probenahmeventil DN 8 G ¼"
2.00
Stck
0.00
02.__.021 Schutzrohr-Tauchhülse SB 280 ½" Schutzrohr-Tauchhülse SB 280 ½"
Messing vernickelt
Einbaulänge = 280 mm
Aussen-Ø: 9 mm, Innen-Ø: 7 mm
Artikelnummer: 2018837
Fabrikat: Hoval GmbH oder glw.
02.__.021
Schutzrohr-Tauchhülse SB 280 ½"
2.00
Stck
0.00
02.__.022 Energiepufferspeicher Energiepufferspeicher
Hoval EnerVal (1000)
mit Wärmedämmung
Aus Stahl, für die hydraulische
Einbindung von Energieerzeugern
10 Anschluss-Muffen G 2" (IG)
2 Muffen G 1½" (IG) für Elektroheizeinsatz
3 Muffen G ½" (IG) für Fühler/Thermometer
1 Muffe G 1" (IG) für Zirkulationslanze
1 Muffe G 1" (IG) für Entlüftung
Klemmleisten für Anlegefühler
Gelochtes Trennblech im mittleren
Bereich zur Abgrenzung
der Temperaturbereiche
Strömungsumlenkungen fest eingebaut
Abmessungen ohne Wärmedämmung:
Höhe: 2197 mm
Durchmesser: 790 mm
Durchmesser mit Dämmung: 1090 mm
Kippmass: 2230 mm
Gewicht: 187 kg
Inhalt: 908 l
Betriebsdruck: max. 3 bar
Wärmedämmung aus einer Kombination
Polyesterfaservlies mit Folienmantel
demontierbar, Farbe rot.
13 Abdeckkappen gedämmt aus
EPP-Hartschaum, 2-teilig (ausbrechbar)
Lieferung:
Fertig gedämmt, verpackt
Artikelnummer: 7019130
Fabrikat: Hoval GmbH oder glw.
02.__.022
Energiepufferspeicher
1.00
Stck
0.00
02.__.023 Thermometerset Thermometerset
zu EnerVal (800-6000)
Thermometer 0 ... 120 °C mit
verchromten Rand und Hoval Logo
Schaftlänge: 80 mm, Schaft-Ø: 9 (13) mm
Aussen-Ø: 80 mm
inkl. Tauchhülse ½" aus Messing vernickelt
Einbaulänge: 200 mm
Aussen-Ø: 16 mm, Innen-Ø: 15 mm
und Klemmfeder
Artikelnummer: 6052107
Fabrikat: Hoval GmbH oder glw.
02.__.023
Thermometerset
2.00
Stck
0.00
02.__.024 Schutzrohr-Tauchhülse SB 280 ½" Schutzrohr-Tauchhülse SB 280 ½"
Messing vernickelt
Einbaulänge = 280 mm
Aussen-Ø: 9 mm, Innen-Ø: 7 mm
Artikelnummer: 2018837
Fabrikat: Hoval GmbH oder glw.
02.__.024
Schutzrohr-Tauchhülse SB 280 ½"
2.00
Stck
0.00
02.__.025 Einschraub-Heizkörper EP 7.5 Einschraub-Heizkörper EP 7.5
1½" EP, Leistung 7.5 kW, 3 x 400 V
Rohrmantelwerkstoff 2.4858 (Incoloy
825), isolierter Einbau, Schraubkopf
R 1½" Messing, Ausführung mit
Temperaturregler (einstellbar
30 - 75 °C, Drehknopf mit Temperatur
anzeige) inkl. Temperatur-
Begrenzer (fest eingestellt auf 98 °C)
Abdeckkappe Kunststoff IP 44
Einschraubheizkörper in Einzel-
verpackung, Dichtung lose beigelegt
Leistung: 7.5 kW
Eintauchtiefe: 850 mm
Unbeheizt: 150 mm
Artikelnummer: 6059781
Fabrikat: Hoval GmbH oder glw.
02.__.025
Einschraub-Heizkörper EP 7.5
1.00
Stck
0.00
Armaturen und Zubehör
Armaturen und Zubehör
02.__.026 Reflex N 400, Membran-Druckausdehnungsgefäß, grau, 6/1.5 bar Reflex N
Membran-Druckausdehnungsgefäß für geschlossene Heiz-
und Kühlwassersysteme. Gefäße sind konstruiert und
gefertigt nach DIN EN 13831. Zulassung gemäß Richtlinie
für Druckgeräte 2014/68/EU.
- Langlebige Epoxidharzbeschichtung
- Nicht tauschbare Halbmembran nach DIN EN 13831
- Ab 35 Liter stehend
- Für Frostschutzmittelzusatz mindestens 25 bis 50 %
- Mit Gewindeanschlüssen
- Max. zulässige Systemtemperatur 120 °C
- Max. zulässige Betriebstemperatur 70 °C
Hinweis:
Keine Bewilligungspflicht gemäß Schweizer Richtlinie
SWKI HE301-01 und SVTI bei (PSV * VN = 3.000 bar *
Liter).
Typ: N 400
Farbe: grau
Membranmaterial: SBR
Nennvolumen: 400 l
Max. Nutzvolumen: 360 l
Max. zul. Systemtemperatur: 120 °C
Min. zul. Betriebstemperatur (ft): -10 °C
Max. zul. Betriebstemperatur: 70 °C
Max. zul. Betriebsüberdruck: 6 bar
Gasvordruck werksseitig: 1.5 bar
Anschluss : R 1"
Durchmesser: 740 mm
Max. Höhe: 1093 mm
Höhe Wasseranschluss: 245 mm
Kippmaß ca.: 1163 mm
Gewicht: 47.00 kg
Artikelnummer: 8218000
Fabrikat: Reflex oder glw.
02.__.026
Reflex N 400, Membran-Druckausdehnungsgefäß, grau, 6/1.5 bar
1.00
Stck
0.00
02.__.027 Reflex Kappenventil SU G 1" × 1" Kappenventil
Für Membran-Druckausdehnungsgefäße in geschlossenen
Heizungs- und Kühlwasseranlagen.Mit einer gegen
unbeabsichtigtes Schließen gesicherten Absperrung und
einer Entleerung gemäß DIN EN 12828.
Typ: SU G 1" × 1"
Betriebstemperatur: 120 °C
Max. zul. Betriebstemperatur: 120 °C
Max. zul. Betriebsüberdruck: 10 bar
Anschluss : R 1"
Rohraußendurchmesser : 25 mm
Betriebsüberdruck: 10 bar
Gewicht: 0.57 kg
Artikelnummer: 7613100
Fabrikat: Reflex oder glw.
02.__.027
Reflex Kappenventil SU G 1" × 1"
1.00
Stck
0.00
02.__.028 Reflex Servitec S, selbstoptimierende Vakuum-Sprührohrentgasung
mit Nachspeisung Servitec Vakuum-Sprührohrentgasung zur System- und
Nachspeisewasserentgasung in geschlossenen Heizwasser-
und Kühlkreisläufen, als vollautomatische
Multifunktionseinheit mit "auto start"-Funktion und
selbsttätigem hydraulischen Abgleich des
Entgasungsprozesses sowie Steuerung und Überwachung der
Nachspeisefunktion.
Geeignet für die Medien Wasser und Wasser/Glykolgemisch
bis zu einem Mischungsverhältnis von 50/50%.
Funktionseinheit bestehend aus für die Wandmontage
konstruiertem Hydraulikteil und elektronischer,
ergonomisch angeordneter Control Smart Steuerung mit CE
Kennzeichen.
Im Hydraulikteil erfolgt die Entgasung mittels einer
Membranpumpe in Verbindung mit einem vertikal
angeordneten Messing-Vakuum-Sprührohr. Dieses ist mit
Vakuumsprühdüse, Peilrohrentgasung und Drucküberwachung
ausgerüstet. Die gesamte Einheit befindet sich
schmutzgeschützt in einem Gehäuse aus expandiertem
Polypropylen mit einer öffenbaren Wartungshaube.
Die Control Smart Steuerung ist in ein robustes
Kunststoffgehäuse integriert, in der sowohl die
Leistungs- und Kommunikationselektronik und das
Bedientableau mit schmutzunempflindlicher
Folientastatur untergebracht sind. Bluetooth
serienmäßig als Kommunikationsschnittstelle integriert.
Die Steuerung besitzt eine vollautomatische
Mikroprozessorsteuerung mit Zeitfunktion,
differenzierendem Fehler- und Parameterspeicher,
LED-Anzeige der Betriebsmodi und allgemeiner
Fehlermeldung, Visualisierung der Steuerungszustände
für Systemdruck und allen relevanten Betriebs- und
Störmeldungen mit der Control Smart App via Bluetooth
Kommunikation.
Kommunikationselektronik bestehend aus:
- Schnittstelle RS485 (galvanisch getrennt) für den
Anschluss optionaler Kommunikationskomponenten
- inklusive Protokoll Modbus RTU
- potenzialfreier Ausgang zur Weiterleitung der
Sammelmeldung
- digitaler Eingang zur Signalverarbeitung eines
Kontaktwasserzählers
- analoger Eingang für die Messung der Leitfähigkeit
- Eingang zur Nachspeise-Funktionsanforderung über
externes Signal
Control Smart arbeitet mittels Plug & Play Funktion zur
eigenständigen Anlagendruckerkennung, ermöglich eine
drahtlose Komfortbedienung über eine App für
Smartphones und Tablets für die Betriebssysteme iOS und
Android zur einfachen Inbetriebnahme und zur
Visualisierung des Anlagenbetriebs. Folgende Funktionen
stehen zur Verfügung:
- automatische Einstellung der Uhrzeit und des Datums
- Ein- und Verstellen des Mindestbetriebsdrucks p0
- Einschaltzeiten für Dauer- und Intervallentgasung
können vom Anwender frei vergeben und eingetragen
werden
- freie Parametrierung von Wochentag und Uhrzeit für
den Betriebsmodus Intervallentgasung inkl. einer
Sommerfunktion
- Status-, Warn- und Fehleranzeige zu Anlagendruck und
Betriebszuständen inkl. Diagnosehinweisen und
Handlungsempfehlungen
- automatische Softwareupdates
Sicherheits- und funktionsrelevante Parameter sind vor
unautorisiertem Zugriff geschützt.
Steuereinheit komplett montiert und anschlussfertig
nach VDE-Vorschriften verdrahtet, Netzanschlusskabel
und Netzstecker, Systemanschlüsse mittels integrierten
Absperrungen.
Vakuum-Sprührohrentgasung des Inhalts-, Füll- und
Nachspeisewassers in selbstoptimierendem Betrieb mit
Zyklen für Dauer-, Intervall- und Nachspeiseentgasung.
Kontrollierte Nachspeisung über betriebssicheren
Zweiwegemotorkugelhahn. Die Ansteuerung erfolgt über
eine integrierte Systemdruckauswertung oder ein
externes 230 V Signal (z.B. einer Druckhaltestation),
mit automatischer Unterbrechung und Störmeldung bei
Überschreitung der Laufzeit und/oder der Zyklenanzahl.
Die Nachspeisung kann alternativ aus einem offenen
Netztrennbehälter erfolgen. Auswertemöglichkeit eines
Kontaktwasserzählers inkl. optional möglicher
Kapazitätsüberwachung von Ionentauschern in der
Nachspeiseleitung. Dokumentation und Kontrolle des
Gesamtsystems bezüglich o.g. Parameter.
Typ: S
Max. Anlagenvolumen: 6 m³
Max. Anlagenvolumen Glykol: 4 m³
Max. zul. Betriebstemperatur: 70 °C
Max. zul. Betriebsüberdruck: 8 bar
Arbeitsdruck: 0.5 - 4.5 bar
Mindestzulaufdruck Nachspeisung: 0.10 bar
Max. Schalldruckpegel: 55 dB(A)
Anschluss elektrisch: 230V/50Hz
Anschluss Druckseite: G 1/2"
Anschluss Abströmseite: G 1/2"
Anschluss Nachspeisung: G 1/2"
Ausscheidegrad gelöste Gase bis: 90 %
Max. Teilvolumenstrom Netz: 0.050 m³/h
Max. Volumenstrom Nachspeisung: 0.080 m³/h
Max. elektr. Nennleistung: 0.20 kW
Max. Höhe: 572 mm
Breite: 340 mm
Tiefe: 211 mm
Gewicht: 13.80 kg
Artikelnummer: 8832000
Fabrikat: Reflex oder glw.
02.__.028
Reflex Servitec S, selbstoptimierende Vakuum-Sprührohrentgasung
mit Nachspeisung
1.00
Stck
0.00
02.__.029 Reflex Fillset Combi, Armatur zur Nachspeisung aus Trinkwassernetzen Fillset Combi
Armatur zur direkten Verbindung von
Nachspeiseeinrichtungen für Heiz- und Kühlwassersysteme
mit Trinkwassernetzen. Im Einzelnen bestehend aus:
- Armaturabsperrkugelhähnen mit Motoraufnahme für
Fillset Safecontrol zur automatischen kontrollierten
Nachspeisung
- Systemtrenner nach DIN 1988-100 bzw. DIN EN 1717
(BA), mit integriertem Schmutzfänger
- Wasserzähler
Typ: Combi
Max. zul. Betriebstemperatur: 65 °C
Max. zul. Betriebsüberdruck: 10 bar
Anschluss Ein-/Austritt: R 1/2" / R 1/2"
Max. Höhe: 170 mm
Höhe inkl. Druckminderer: 204 mm
Breite: 314 mm
Einbaulänge: 314 mm
Tiefe: 150 mm
Gewicht: 2.26 kg
Artikelnummer: 6813105
Fabrikat: Reflex oder glw.
02.__.029
Reflex Fillset Combi, Armatur zur Nachspeisung aus Trinkwassernetzen
1.00
Stck
0.00
02.__.030 Reflex Impulsgeber Der Impulsgeber Fillset Combi erweitert die
Funktionalität Ihres Wasserzählers und ermöglicht eine
komfortable Fernüberwachung des Wasserverbrauchs. Die
erzeugten Impulse werden zuverlässig an ein externes
Auslesegerät oder ein Datenerfassungssystem, wie z. B.
eine Gebäudeleittechnik (GLT), weitergeleitet. So
können Sie den Wasserverbrauch genau im Blick behalten,
ohne direkten Zugriff auf den Zähler zu benötigen.
Diese Lösung sorgt für mehr Effizienz und Flexibilität
bei der Verbrauchskontrolle.
Gehäusewerkstoff: Kunststoff
Max. zul. Betriebstemperatur: 55 °C
Schutzart: IP 68
Anzahl Ausgänge - analog: 1.000000
Durchmesser: 74 mm
Länge Anschlusskabel: 200 mm
Gewicht: 0.06 kg
Artikelnummer: 9131441
Fabrikat: Reflex oder glw.
02.__.030
Reflex Impulsgeber
1.00
Stck
0.00
02.__.031 Reflex Fillsoft Gehäuse FG I, Basisarmatur zur Füllwasseraufbereitung Fillsoft Patronengehäuse, kompakte Basisarmatur zur
Aufbereitung von Füll- und Ergänzungswasser mittels
Ionenaustauschverfahren zum Schutz von Wärmeerzeugern
u. Warmwasserheizungsanlagen gemäß VDI 2035.
Patronengehäuse kann in Kombination mit den
entsprechenden Patroneneinsätzen (separate Produkte)
optional zur Wasserenthärtung oder Wasserentsalzung
eingesetzt werden.Leergehäuse ist montagefertig mit
Wandhalterung zur wahlweisen Bestückung mit einer:
- Fillsoft Enthärtungsharzpatrone (grün) FSP 6000 für
die Wasserenthärtungoder
- Fillsoft Zero Mischbettharzpatrone (grau) FZP 3000
für die Wasserentsalzung
Fillsoft I im Einzelnen bestehend aus:
- zylindrischem Polypropylen-Gehäuse mit
Messinggewindeanschlüssen zur Aufnahme einer der o.g.
Wasserbehandlungspatronen und opt. Anbringung einer
Verschneideeinrichtung Softmix,
- Durchflussbegrenzer,
- Absperrkugelhahn mit Probeentnahmehahn
Bauteile werden als kompakte Armatur zum Einbau in die
Füll- und Ergänzungswasserleitung angeordnet.
Typ: FG I
Patronenplätze: 1 St.
Max. zul. Betriebstemperatur: 40 °C
Lagertemperatur: -
Max. zul. Betriebsüberdruck: 8 bar
Anschluss Ein-/Austritt: Rp 1/2" / Rp 1/2"
Max. Dauerdurchfluss: 360 l/h
Max. Höhe: 600 mm
Breite: 260 mm
Gewicht: 1.90 kg
Artikelnummer: 9125660
Fabrikat: Reflex oder glw.
02.__.031
Reflex Fillsoft Gehäuse FG I, Basisarmatur zur Füllwasseraufbereitung
1.00
Stck
0.00
02.__.032 Reflex Fillsoft FSP 6000, Enthärtungspatrone für Fillsoft I & II
Gehäuse Fillsoft Patrone
Kationenharzpatrone zur Füll- und
Ergänzungswasserenthärtung passend in das Fillsoft I
oder II Patronengehäuse. Bestehend aus zylindrischer
Polypropylen Patrone gefüllt mit Kationentauscherharz
zur Enthärtung von Füll- und Ergänzungswasser nach z.B.
VDI 2035 und/oder Herstellerangaben in
Warmwasserheizungsanlagen nach DIN EN 12828.
Typ: FSP 6000
Farbe: grün
Kapazität: 6000 l×°dH
Max. zul. Betriebstemperatur: 40 °C
Lagertemperatur: 5 - 40 °C
Max. zul. Betriebsüberdruck: 8 bar
Durchmesser: 76 mm
Max. Höhe: 513 mm
Gewicht: 1.50 kg
Artikelnummer: 6811800
Fabrikat: Reflex oder glw.
02.__.032
Reflex Fillsoft FSP 6000, Enthärtungspatrone für Fillsoft I & II
Gehäuse
1.00
Stck
0.00
02.__.033 Reflex Fillsoft Tool, Schlüssel für Filterkopf Fillsoft Schlüssel
Stabiler Kunststoffschlüssel für das sichere Lösen und
Anziehen der Fillsoft Verschraubung zur Erleichterung
des Kartuschenwechsels.
Typ: Tool
Farbe: schwarz
Durchmesser: 143 mm
Max. Höhe: 298 mm
Gewicht: 0.40 kg
Artikelnummer: 9200276
Fabrikat: Reflex oder glw.
02.__.033
Reflex Fillsoft Tool, Schlüssel für Filterkopf
1.00
Stck
0.00
02.__.034 Reflex Exvoid T 1/2, automatischer Großentlüfter aus Messing, 110 °C,
10 bar Exvoid-T
Automatischer Schnell-/Großentlüfter für Heiz- und
Kühlwassersysteme bzw. geschlossene,
flüssigkeitsgefüllte Anlagensysteme.Geeignet für die
Medien Wasser und Wasser/Glykolgemisch bis zu einem
Mischungsverhältnis von 50/50%.Armatur für die
permanente Ableitung von Gasblasen aus entsprechend
hierfür im Hydraulik-/Rohrleitungssystem vorgesehenen
Hochpunkten oder Sammelstellen.
Typ: T 1/2
Anschluss : IG 1/2"
Entlüftungsanschluss: G 1/2"
Gehäusewerkstoff: Messing
Einbauvariante: vertikal
Max. zul. Betriebstemperatur: 110 °C
Betriebsüberdruck: 10 bar
Max. zul. Betriebsüberdruck: 10 bar
Anschlussvariante: Gewinde
Mitte Flansch-Mantel: 46 mm
Max. Höhe: 122 mm
Durchmesser: 63 mm
Betriebstemperatur: 0 °C - 110 °C
Breite: 78 mm
Gewicht: 0.63 kg
Artikelnummer: 9250000
Fabrikat: Reflex oder glw.
02.__.034
Reflex Exvoid T 1/2, automatischer Großentlüfter aus Messing, 110 °C,
10 bar
6.00
Stck
0.00
02.__.035 Wilo Stratos MAXO 32/0,5-8 PN6/10 (Fußbodenheizkreis) Wilo Stratos MAXO 32/0,5-8 PN6/10 inkl. Dämmschale
Premium Smart-Pumpe Wilo-Stratos MAXO
Hocheffizienz-Inline Nassläuferpumpe mit EC-Motor und
elektronischer Leistungsanpassung. Einsetzbar für
Heizungswasser, Kaltwasser und Wasser-Glykol-Gemische.
Fördermedium:
Fördermedium: Heizungswasser / Kaltwasser
Medientemperaturbereich: -10 bis 110 °C
Medientemperatur: ca. 40°C / 21 °C
Technische Daten:
max. Förderstrom der Pumpe ca.: 7,02 m3/h
ma. Förderhöhe der Pumpe ca.: 3,00 m
Werkstoffe:
Pumpengehäuse: EN-GJL-200
Laufrad: PPS-GF40
Welle: 1.4122, DLC-beschichtet
Lager: Kohle, antimonimprägniert
Installation:
Saugseitiger Rohranschluß: DN32
Druckseitiger Rohranschluß: DN32
Baulänge: 220 mm
Artikelnummer : 2186194 inkl. Dämmschale
Fabrikat : Wilo SE oder glw.
02.__.035
Wilo Stratos MAXO 32/0,5-8 PN6/10 (Fußbodenheizkreis)
1.00
Stck
0.00
02.__.036 Honeywell 3-Wege-Muffenmischer, GG 20, grau, Typ DR40GMLA inkl.
elektr. Stellantrieb VMM20 (Fußbodenheizkreis) Dreiwege-Muffenmischer DR mit geradem Durchgang.
Robustes Gehäuse aus hoch- wertigem Grauguss GG 20.
Verchromtes, mit Spezialfett behandeltes Mischerküken
(DBP und Auslandspatente). Doppelte O-Ring Abdichtung.
Rücklaufanschluss links oder rechts.
Ausführung GMLA: Muffenausführung
Differenzdruck: max. 1 bar
Medium: für Heißwasser oder Glykol-Wassergemisch (50%)
Nenndruck: PN 6
Temperaturbereich: + 2 bis 130 Grad C
Kvs-Wert: 25,0 m³/h
Nennweite: DN 40
Inklusive VMM20:
Stellmotor VMM20, Laufzeit 1,6 min. bei 90 Grad
Stellwinkel, reversierbar, Handverstellung möglich,
einstellbare Endlagenschalter.
Schutzart: IP 54
Drehmoment: 20 Nm
Nennspannung: 230 V, 50 HZ
Typ/Artikel-Nr.: DR40GMLA + VMM20
Fabrikat: Honeywell oder glw.
02.__.036
Honeywell 3-Wege-Muffenmischer, GG 20, grau, Typ DR40GMLA inkl.
elektr. Stellantrieb VMM20 (Fußbodenheizkreis)
1.00
Stck
0.00
02.__.037 Anlegethermostat als Maximalthermostat 230 V, 20° bis 65°C Anlegethermostat als Maximalthermostat 230V, 20° - 65°C
zur Übertemperaturabschaltung der Umwälzpumpe.
Elektromechanisches Thermostat nach VDE und DIN 3440,
verstellbar, mit Arretiermöglichkeit.
230 V, Einstellbereich 20° bis 65°C
02.__.037
Anlegethermostat als Maximalthermostat 230 V, 20° bis 65°C
1.00
Stck
0.00
02.__.038 Gestra Schwerkraftumlaufsperre SBO 21, 11/4" mit Überwurfmutter für Pumpen-Druckstutzen,
Austrittssseitig mit Außengewinde.
Nennweite: 11/4"
Anschlussgewinde
Eintritt: G 2"
Austritt: R 11/4"
(passend zu Pumpe G 2")
Typ: SBO 21
Fabrikat: Gestra oder glw.
02.__.038
Gestra Schwerkraftumlaufsperre SBO 21, 11/4"
2.00
Stck
0.00
02.__.039 Gestra DISCO-Rückschlagventil RK 41, DN 40 Einklemmarmatur in Kurzbaulänge nach DIN EN 558-1
Grundreihe 49. Serienmäßig passend zwischen
Rohrleitungsflansche nach DIN, BS oder ASME.
Nenndruck: PN 16
Nennweite: DN 40
Anschlussart. Abschluß metallisch
Gehäuse: Sondermessing (CW710R)
Ventilplatte: 1.4571
Typ: DISCO-Rückschlagventil RK 41
Fabrikat: Gestra oder glw.
02.__.039
Gestra DISCO-Rückschlagventil RK 41, DN 40
1.00
Stck
0.00
02.__.040 Gestra DISCO-Rückschlagventil RK 41, DN 65 Einklemmarmatur in Kurzbaulänge nach DIN EN 558-1
Grundreihe 49. Serienmäßig passend zwischen
Rohrleitungsflansche nach DIN, BS oder ASME.
Nenndruck: PN 16
Nennweite: DN 65
Anschlussart. Abschluß metallisch
Gehäuse: Sondermessing (CW710R)
Ventilplatte: 1.4571
Typ: DISCO-Rückschlagventil RK 41
Fabrikat: Gestra oder glw.
02.__.040
Gestra DISCO-Rückschlagventil RK 41, DN 65
1.00
Stck
0.00
02.__.041 KSB Einklemm-Absperrklappe BOAX-S mit Handhebel PN6/10/16 DN50 KSB Einklemm-Absperrklappe BOAX-S mit Handhebel
PN6/10/16 DN50, mit Taupunktsperre. Einteiliges Gehäuse
mit Zentrieraugen (Typ 2) aus Sphäroguß EN-GJS-400-15
(JS 1030). Endarmatur und einseitig Abflanschen auto-
risiert. Voll isolierbar nach HeizAnlV.Antriebswelle
rostfreier Stahl 13% Cr (1.4029), Scheibe rostfreier
Stahl 1.4301 oder 1.4308. Ringbalg aus EPDM-XU für
Temperaturen von -10 Grd.C bis 130 Grd.C,
DIN-DVGW-Zulassung für Wasser nach DIN 3547.
Baulängen nach EN 558-1-20, Kopf- flansch nach ISO
5211. Konstruiert, gefertigt, geprüft und gekenn-
zeichnet nach Europäischer Druckgeräterichtlinie
97/23/EG (DGR) für Fluidgruppe 1 und 2.
inkl. Gegenflansche, Schrauben, Muttern sowie Dicht-
und Verbindungsmaterial.
zul. Betriebsdruck : PS 16
Nenndruck : PN 6/10/16
Nennweite : DN 50
Antrieb mit Rastenhandhebel
Gewicht : 2,0 kg
Typ/Nennweite: BOAX S / DN 50
Fabrikat: KSB oder glw.
02.__.041
KSB Einklemm-Absperrklappe BOAX-S mit Handhebel PN6/10/16 DN50
O
1.00
Stck
0.00
02.__.042 KSB Einklemm-Absperrklappe BOAX-S mit Handhebel PN6/10/16 DN65 KSB Einklemm-Absperrklappe BOAX-S mit Handhebel
PN6/10/16 DN65, mit Taupunktsperre. Einteiliges Gehäuse
mit Zentrieraugen (Typ 2) aus Sphäroguß EN-GJS-400-15
(JS 1030). Endarmatur und einseitig Abflanschen auto-
risiert. Voll isolierbar nach HeizAnlV.Antriebswelle
rostfreier Stahl 13% Cr (1.4029), Scheibe rostfreier
Stahl 1.4301 oder 1.4308. Ringbalg aus EPDM-XU für
Temperaturen von -10 Grd.C bis 130 Grd.C,
DIN-DVGW-Zulassung für Wasser nach DIN 3547.
Baulängen nach EN 558-1-20, Kopf- flansch nach ISO
5211. Konstruiert, gefertigt, geprüft und gekenn-
zeichnet nach Europäischer Druckgeräterichtlinie
97/23/EG (DGR) für Fluidgruppe 1 und 2.
inkl. Gegenflansche, Schrauben, Muttern sowie Dicht-
und Verbindungsmaterial.
zul. Betriebsdruck : PS 16
Nenndruck : PN 6/10/16
Nennweite : DN 65
Antrieb mit Rastenhandhebel
Gewicht : 2,7 kg
Typ/Nennweite: BOAX S / DN 65
Fabrikat: KSB oder glw.
02.__.042
KSB Einklemm-Absperrklappe BOAX-S mit Handhebel PN6/10/16 DN65
8.00
Stck
0.00
02.__.043 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 15 (1/2") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 15 (1/2") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzinkungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 15
Art.-Nr. 0600-02.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.043
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 15 (1/2") inkl.
Dämmschale
O
1.00
Stck
0.00
02.__.044 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 20 (3/4") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 20 (3/4") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzinkungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 20
Art.-Nr. 0600-03.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.044
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 20 (3/4") inkl.
Dämmschale
1.00
Stck
0.00
02.__.045 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 25 (1") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 25 (1") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzinkungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 25
Art.-Nr. 0600-04.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.045
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 25 (1") inkl.
Dämmschale
2.00
Stck
0.00
02.__.046 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 32 (11/4") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 32 (11/4") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzink- ungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 32
Art.-Nr. 0600-05.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.046
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 32 (11/4") inkl.
Dämmschale
4.00
Stck
0.00
02.__.047 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 40 (11/2") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 40 (11/2") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzinkungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 40
Art.-Nr. 0600-06.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.047
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 40 (11/2") inkl.
Dämmschale
O
1.00
Stck
0.00
02.__.048 Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 50 (2") inkl.
Dämmschale Heimeier Heizungs-Kugelhahn Globo H, Innengewinde,
DN 50 (2") inkl. Dämmschale, Gehäuse und Kugel aus
korrosionsbeständigem, entzinkungsfreiem Rotguß.
Gehäuse rohrförmig für durchlaufende Wärmedämmung.
Kugel mit glattem Durchgang. Wartungsfreie Spindelab-
dichtung durch zwei O-Ringe. Kugelabdichtung durch
PTFE-Ringe. Knebel aus schlagfestem Kunststoff, An-
schläge verdeckt. Knebel auch bei wärmegedämmten
Gehäuse von außen bedienbar.
Anschluß Innengewinde für Gewinderohr.
Zul. Betriebstemperatur TB 120 Grd. C.
Zul. Betriebsüberdruck PB 10 bar.
inkl. Dämmschale
Typ: Globo H
Ausführung: DN 50
Art.-Nr. 0600-08.000 + Dämmschale
Fabrikat: IMI Heimeier oder glw.
02.__.048
Heimeier Heizungs-Kugelhahn Globo H, Innengewinde, DN 50 (2") inkl.
Dämmschale
26.00
Stck
0.00
02.__.049 OVENTROP-Regulierventil "Cocon QTZ" mit zwei montierten Classic
Messventilen,
DN20,beids. IG,150-1050 l/h mit Isolierschale Kombiniertes Regel- und Regulierventil Cocon QTZ
Ventilkombination aus einem automatisch arbeitenden
Durchflussregler (mit einer von Hand einstellbaren
Sollwertvorgabe) und einem Regelventil. Das Regelventil
kann mit einem Stellantrieb, einem Temperaturregler
oder einem Handregulierkopf ausgestattet werden
(Gewindeanschluss M 30 x 1,5).
Zum Einbau in Heiz- und Kühlsystemen mit geschlossenem
Wasserkreislauf (z.B. Zentralheizungsanlagen,
Fussbodenheizung, Fan-Coil-Anlagen, Kühldecken
Gebläsekonvektoren, usw.) zur automatischen
Durchflussregelung (hydraulischer Abgleich) und
zusätzlich mit Hilfe von Stellantrieben, Thermostaten
oder Temperaturreglern zur Regelung einer weiteren
Größe (z.B. der Raumtemperatur) durch Veränderung des
Durchflusses bestimmt.
Einstellbereich: 150-1050 l/h
mit OVENTROP-Isolierschale für Cocon QTZ DN15 - DN20
Art.-Nr.: 1148506 und 1149104
Fabrikat: Oventrop oder glw.
02.__.049
OVENTROP-Regulierventil "Cocon QTZ" mit zwei montierten Classic
Messventilen,
DN20,beids. IG,150-1050 l/h mit Isolierschale
3.00
Stck
0.00
02.__.050 OVENTROP-Regulierventil "Cocon QTZ" mit zwei montierten Classic
Messventilen,
DN25, beids.IG,400-2500 l/h mit Isolierschale Druckunabhängiges Regelventil für den dynamischen
hydraulischen Abgleich von Wärmetauschern, zum Beispiel
Gebläsekonvektoren oder Kühldecken und Verteilleitungen
in Heizungs- und Kühlanlagen mit geschlossenen
Kreisläufen. Die Ventilkombination besteht aus einem
automatisch arbeitenden Mengenregler und einem
Regelventil und kann mit einem Stellantrieb oder einem
Handregulierkopf ausgestattet werden.
Ventil in Zweiwegeausführung, mit gesicherter,
plombierbarer, stufenloser Durchflussbegrenzung.
Direkte Einstellung in Liter je Stunde. Ablesbarkeit
des Einstellwertes unabhängig von der Handradstellung
von außen möglich, auch bei montiertem Stellantrieb.
Ventile mit Blindstopfen können mit Classic
Messventilen nachgerüstet werden. Alle Ventile DN 15
und DN 20 mit Innengewinde eignen sich für die Montage
von Kupferrohr mit Klemmringverschraubungen.
Ventilgehäuse und mediumberührende Teile aus
entzinkungsbeständigem Messing, Kunststoff, Edelstahl,
EPDM oder PTFE. Wartungsfreie Spindelabdichtung.
Cocon QTZ zeichnen sich aus durch einfache
Einstellbarkeit, kompakte Abmessungen und beste
Regelgüte.
Hauptfunktion: Druckunabhängiges Regelventil
Medium: Wasser, Wasser-Glykolgemisch
Druckstufe: PN 25
Nennweite: DN 25
Anschlüsse: Innengewinde
Anschlussgröße: Rp 1
Regelbereich: 400 - 2.500 l/h
Differenzdruck p1-p3: 20 - 600 kPa
Kvs: 4.1
Betriebstemperatur: -10 - 120 °C
Max. Differenzdruck: 6 bar
Voreinstellung: Ja
Voreinstellung blockierbar: Ja, plombierbar
Voreinstellanzeige: Ja
Absperrbar: Ja
Messanschluss: Ja
Messventil: Classic
Messmethode: Differenzdruck p1-p3
Gehäusewerkstoff: EZB Messing
Bauform: Durchgang
Anschluss Stellantrieb: M 30 x 1,5
Regelhub: 4 mm
Einbauort: Vorlauf oder Rücklauf
mit OVENTROP-Isolierschale für Cocon QTZ DN25
Art.-Nr.: 1149308 und 1149121
Fabrikat: Oventrop oder glw.
02.__.050
OVENTROP-Regulierventil "Cocon QTZ" mit zwei montierten Classic
Messventilen,
DN25, beids.IG,400-2500 l/h mit Isolierschale
4.00
Stck
0.00
02.__.051 Röhrenfeder-Manometer 1/2" mit Manometerventil Röhrenfeder-Manometer 1/2" mit Manometerventil
100 mm Gehäuse-Durchmesser mit zwei roten Merkzeigern
sowie einer roten Markierung auf dem Zifferblatt, die
den zulässigen Betriebsdruck des Ausdehnungsgefäßes
anzeigt.
02.__.051
Röhrenfeder-Manometer 1/2" mit Manometerventil
5.00
Stck
0.00
02.__.052 Bi-Metall-Zeigerthermometer Bi-Metall-Zeigerthermometer
Gehäuse aus Alu, Sichtscheibe aus Glas, Tauchhülse
aus Messing, abnehmbar, waagrechte Ausführung.
Anzeigebereich: 0 - 120° C
Gehäusedurchmesser: 100mm
Anschluß: DN 15
Tauchrohrlänge: 100 mm
02.__.052
Bi-Metall-Zeigerthermometer
6.00
Stck
0.00
02.__.053 KFE-Kugelhahn mit Außengewinde für Heizung, G1/2a, mit
Schlauchverschraubung KFE-Kugelhahn mit Außengewinde für Heizung, G1/2a, mit
Schlauchverschraubung, für das Füllen und Entleeren von
Heizungsanlagen, selbstdichtend mit Gewindeeinschneid-
dichtung aus EPDM. Schwere Bauform aus vernickeltem
Pressmessing. Flügelgriff (rot) entsprechend dem Ein-
satzzweck abnehmbar. Hartverchromte Kugel mit vollem
Durchgang in Teflon gelagert. Blindkappe mit Edelstahl-
Schwenkbügel auch zur Betätigung verwendbar, mit
Stellungsanzeige und festem Anschlag. Fixierung der
Einbaulage mittels Kontermutter. Betätigungsspindel mit
doppelter O-Ring- Dichtung aus EPDM.
Einsatzbereich: Warmwasser-Heizungsanlagen:
max. Druck 10 bar, max. Temperatur: 110 Grad C
Dauertemperatur, 130 Grad C kurzzeitig.
Artikel-Nr.: F10638
Fabrikat: SIMPLEX oder glw.
02.__.053
KFE-Kugelhahn mit Außengewinde für Heizung, G1/2a, mit
Schlauchverschraubung
16.00
Stck
0.00
02.__.054 Sicherheitsventil Heizung, DN 15, 3,0 bar Sicherheitsventil Heizung, DN 15, 3,0 bar
mit erweitertem Austritt für geschlossene Heizungs-
anlagen nach DIN EN 12828 und TRD 721.
Gehäuse aus Preßmessing bzw. Rotguss.
Abblasedruck: 3,0 bar
Abblaseleistung: - kW 50
Anschluß-Eintritt: DN 15
Anschluß-Austritt: DN 20
Betriebstemp. -10°C bis 110°C.
gewählter Typ: '.........'
gewähltes Fabrikat: '.........'
02.__.054
Sicherheitsventil Heizung, DN 15, 3,0 bar
1.00
Stck
0.00
02.__.055 SpiroVent Mikroluftblasenabscheider RV2, Messing, 2" inkl.
Fertigisolierung SpiroVent Mikroluftblasenabscheider RV2, Messing, 2"
inkl. Fertigisolierung, mit variablen Anschluss für
vertikale oder horizontale Rohrleitungen, zur konti-
nuierlichen Entfernung von Luft- und Mikroluftblasen
aus Heiz- u. Kühlkreisläufen. Medium Wasser und Wasser/
Glykol (50/50%). Entgasung durch den Spirorohreinsatz
bis auf einen Restluftanteil v. 0,4 Prozent. Entlüftung
mit nicht absperrbarem per- manent Entlüftungsventil.
Technische Daten:
Nennweite: DN 50
Rohranschluss: Innengewinde
Gehäuse: Messing
Einbaulänge: 128 mm
Max. Betriebsdruck: 10 bar
Max. Vorlauftemperatur: 110 Grad C
Max. Durchsatz: 7,5 m3/h
Max. Fließgeschwindigkeit: 1,0 m/s
Max. Druckverlust: 8,3 kPa
Inhalt: 1,38 Liter
Gewicht: 5,0 kg
inkl. Fertigisolierung. Halbschalen aus PUR- Hartschaum
nach HeizAnlV und GEG. Spannbandbefestigung.
Typ: SpiroVent RV2 DN 50 IG + Fertigisolierung
Artikel-Nr.: UA200W + TUR200
Fabrikat: Spirotech bv oder glw.
02.__.055
SpiroVent Mikroluftblasenabscheider RV2, Messing, 2" inkl.
Fertigisolierung
1.00
Stck
0.00
02.__.056 SpiroTrap Schlammabscheider MB3: Messing, 2" IG inkl. Fertigisolierung SpiroTrap Schlammabscheider MB3 mit Magnet
Messingausführung DN 50 IG
SpiroTrap MB3 - Schlammabscheider mit variablen
Anschluss für vertikale oder horizontale Rohrleitungen.
Leistungssteigernde magetische Unterstützung durch
abnehmbarem, externen Magnet.
Schnelle und kontinuierliche Entfernung
ferromagnetischer und nicht magnetischer Schmutz-und
Schlammpartikel aus Heiz- oder Kühlkreisläufen.
Medium Wasser und Wasser/Glykol (50/50%).
Gehäuse in Messingausführung. Schlammabscheidung bis zu
einer Partikelgröße von 5 Mikrometer -ohne
Betriebsunterbrechung abscheiden und abschlammen durch
den Spirorohreinsatz. Mit abschraubbarem
Gehäuseunterteil zuReinigungs- und Revisionsarbeiten.
Komplett mit Abschlammhahn.
Technische Daten:
Nennweite: DN 50
Rohranschluss: Innengewinde
Gehäuse: Messing
Einbaulänge: 128 mm
Max. Betriebsdruck: 10 bar
Max. Vorlauftemperatur: 110 Grad C
Max. Durchsatz: 7,5 cbm/h
Max. Fließgeschwindigk.: 1,0 m/s
Max. Druckverlust: 5,8 kPa
Inhalt: 0,75 Liter
Gewicht: 3,9 kg
inkl. Fertigisolierung. Halbschalen aus PUR- Hartschaum
nach HeizAnlV und GEG. Spannbandbefestigung.
Typ: SpiroTrap DN 50 IG + Fertigisolierung
Artikel-Nr.: UE200WJ + TUR200
Fabrikat: Spirotech bv oder glw.
02.__.056
SpiroTrap Schlammabscheider MB3: Messing, 2" IG inkl. Fertigisolierung
1.00
Stck
0.00
02.__.057 Einbausatz für Splitwärmezähler (z.B. Allmess MCFU 10), DN40 Flansch
mit Distanzstück bestehend aus
1 Kugelhahn für Rücklaufabsperrung
2 Kugelhähne mit Messstellen für Direktmessungsfühler
mit Distanzstück für DN 40 FL x 300mm, EBS DN 40 FL x
300-D-KH (Direktmessung)
komplett mit Einbau in Rohrleitung mit Gegenflanschen,
Schrauben, Muttern, Verschraubungen und sonstigem
Dichtungs-, Verbindungs- und Befestigungsmaterial.
02.__.057
Einbausatz für Splitwärmezähler (z.B. Allmess MCFU 10), DN40 Flansch
mit Distanzstück
1.00
Stck
0.00
Allgemeine Arbeiten
Allgemeine Arbeiten
02.__.058 Verzinkter Profilstahl Verzinkter Profilstahl (U-Profile, T-Profile, Winkel-
und Flachprofile ect.) für besondere Halterungen und
Tragekonstruktion der Anschlüsse, Heizgruppen und den
Rohrleitungen.
02.__.058
Verzinkter Profilstahl
35.00
kg
0.00
02.__.059 Aufkleber rot oder blau als Pfeil mit Aufschrift: Aufkleber rot oder blau als Pfeil mit
Aufschrift:
Heizungs Vorlauf oder Rücklauf
02.__.059
Aufkleber rot oder blau als Pfeil mit Aufschrift:
60.00
Stck
0.00
02.__.060 Bezeichnungsschilder Bezeichnungsschilder, bestehend
aus:
Schildträger für senkrechte und
waagrechte Rohr- leitungen bis 3" mit
integriertem Spannband und
Klarsichtabdeckung, Leerschild 100 x
50 mit glatter Oberfläche sowie
dreizeiliger Beschriftung durch
Prägebänder oder Aufdruck.
02.__.060
Bezeichnungsschilder
40.00
Stck
0.00
02.__.061 Spülen und Druckprüfung der gesamten Anlage sowie Erstbefüllung Spülen und Druckprüfung der
gesamten Anlage sowie Erstbefüllung
ca. 3000 Liter nach den Richtlinien
des TCh 1466 VdTÜV- und 5/15
AGFW-Merkblattes und der
Empfehlung gem. VDI 2035 und
Vorgaben des Herstellers.
Die Befüllung der Anlage ist zu
protokollieren. Einweisung des
Kunden, Entnahme einer Roh- und
Füllwasserprobe jeweils durch den
Werkskunden- dienst.
Dokumentation einer Laboranalyse
von Füll- und Rohwasser.
Spülen und Druckprüfung
nach DIN EN 14336 und
Herstellervorgaben der
Heizungsleitungen inklusive
Protokollierung und Dokumentation.
Beachten:
Diese Position hat
bereichs-/hausweise, entsprechend
dem Baufortschritt, zu erfolgen bzw.
ist entsprechend dem Baufortschritt
auszuführen.
02.__.061
Spülen und Druckprüfung der gesamten Anlage sowie Erstbefüllung
1.00
psch
0.00
02.__.062 Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw. Einführen der Kabel und Anklemmen der elektrischen
Geräte, Fühler, Thermostate und Klemmkästen, usw.
Von der Elektroinstallationsfirma werden lediglich die
Kabel, nach Angabe der Heizungsfirma und den zu
erstellenden Kabelzuglisten, an die erforderlichen
Stellen geführt.
02.__.062
Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw.
1.00
psch
0.00
02.__.063 Einregulierung und Inbetriebnahme Einregulierung und Inbetriebnahme
der in diesem Titel beschriebenen Anlagenteile (ggf.
mit dem jeweiligen Werkskundendienst) und Ein-
regulierung sowie deren Einstellung. Sämtliche Ein-
stellwerte für den hydraulischen Abgleich sind nach
den Berechnungsergebnissen einzustellen. Der Kunde
ist in die Anlage einzuweisen. Die Einregulierung und
Einweisung ist zu protokollieren. Die Dokumente sind
den Revisionsunterlagen beizulegen.
Beachten:
Die Inbetriebnahme der einzelnen Bereiche/Häuser kann
zu unterschiedlichen Zeitpunkten (entsprechend dem
Baufortschritte) statt finden.
02.__.063
Einregulierung und Inbetriebnahme
1.00
psch
0.00
02.__.064 Mobile Heizzentrale, 40 - 150 kW, inkl. Betriebs- und Heizmittel Mobile Heizzentrale, 40 - 150 kW, inkl.
Betriebs- und Heizmittel
Lieferung und Aufstellung einer
mobilen Heizzentrale auf Mietbasis
zur Erzeugung von Heizungswasser
90/70 °C (regelbar) und
Brauchwarmwasser 10/60 °C.
Aufstellen eines Edelstahlkamins auf
der Energie-/ Heizzentrale
(Ausstoßhöhe ca. 4,50 m über
Grund). Mobile Heiz- zentrale mit
integr. 720 Ltr. Sicherheitstank.
Anbind- ung der flexiblen
Anschlussleitungen (Vor- /Rücklauf)
sowie Brauchwasserleitungen
(Warmwasser/Kaltwasser/ Zirkulation)
an das bestehende Versorgungsnetz
der bauseitig erstellten
Anschlussmöglichkeiten. Inbetrieb-
nahme und technische Einweisung
der Heizzentrale durch einen
Techniker, einschließlich Heizöl für
IBN (ca. 200 Liter).
Anschlussschläuche in den
erforderlichen Dimensionen und
Längen.
Aufbau und Demontage der
Kaminanlage. Abholung der mobilen
Energie-/Heizzentrale nach
Beendigung der Miet- zeit, sowie
Wartung und Endreinigung der
Heizzentrale.
Technische Daten:
Leistung Mobile Heizzentrale 40 -
150 kW
Abmessungen (ohne Deichsel)
L=3.100, B=2.000, H=2.250 mm
Gewicht: ca. 1.500 kg (ohne
Wasser / Heizöl)
Stromanschluss: 230 Volt, 16
Ampere
Aufnahme / Leistung: 1,5 kW, 7
Ampere
LowNox Weishaupt Ölbrenner /
Gasbrenner
Umwälzpumpe
Membranausdehnungsgefäß
Sicherheitsventil, 3 bar
Edelstahlkaminanlage
Frostschutzsicherung (Elektrisches
Heizgebläse)
Sicherheitsöltank, 720 Liter (inkl.
Frostsicherung)
Satz Verbindungsleitungen für
Heizungsvor- und -rück- lauf,
Warm- und Kaltwasser DN50 und
Zirkulation DN 25, einfache Länge
je 30 Meter
Einschließlich allen für den Betrieb
erforderlichen Betriebs- und Heizmittel
sowie der für den reibungs- losen
Betrieb erforderlichen Leistungen (wie
z.B. Betriebs- und Heizmittelstände
prüfen, bestellen, füllen etc.).
Angebotenes Fabrikat: '.........'
02.__.064
Mobile Heizzentrale, 40 - 150 kW, inkl. Betriebs- und Heizmittel
O
14.00
Tage
0.00
02.__.065 Mietverlängerung Mobile Heizzentrale, 40 - 150 kW Mietverlängerung der vorgenannten
mobilen Heizzentrale mit einer
Leistung von 40 - 150 kW,
einschließlich allen für den Betrieb
erforderlichen Betriebs- und Heizmittel
sowie der für den reibungslosen
Betrieb erforderlichen Leistungen.
02.__.065
Mietverlängerung Mobile Heizzentrale, 40 - 150 kW
O
1.00
Tag
0.00
03 Rohrleitungen
03
Rohrleitungen
Beschrieb Heizungsleitungen
Geberit-Mapress Therm Systemrohre 1.4520 (CrTi-Stahl)
Geberit Mapress Therm Pressfitting-System aus Edelstahl
für Heizungsanlagen in den Abmessungen d15 - d108 mm,
Rohrverbindungen mit dem Nachweis der
Zwangsundichtigkeit in unverpresstem Zustand.
Systemkomponenten:
Geberit Mapress Therm Systemrohre 1.4520 (CrTi-Stahl),
d15 - d54 mm geprüft nach Werksnorm, biegbar, Rohrlänge
6 m.
Geberit Mapress Therm Systemrohre 1.4301/1.4520 (CrNi-
Stahl/CrTi- Stahl), d76,1 - d108 mm geprüft nach
Werksnorm, Rohrlänge 6 m.
Geberit Mapress Therm Pressfittings d15 - d54 mm,
aus Edelstahl mit Pressindikator (orange) zur Erkennung
nicht verpresster Verbindung vor der Druckprobe, mit
Kennzeichnung Symbol "Kein Trinkwasser" und
Konturdichtringen aus Butylkautschuk (CIIR) schwarz.
Geberit Mapress Therm Pressfittings d76.1 - d108 mm
aus Edelstahl mit Pressindikator (orange) zur Erkennung
nicht verpresster Verbindung vor der Druckprobe, mit
Kennzeichnung Symbol "Kein Trinkwasser" und
Rundschnurdichtring aus Butylkautschuk (CIIR) schwarz.
Die Fittings sind zur Verbesserung der
Korrosionsbeständigkeit lösungsgeglüht und
blankgeglüht.
Bei den verpressten Geberit Mapress Pressfittings
d15 - d108 mm, kann die Einstecktiefe durch eine
zerstörungsfreie Prüfung, im entleerten Zustand
der Anlage, überprüft und dokumentiert werden.
Für das ausgeschriebene Produkt liegt eine
Haftungsübernahmevereinbarung zwischen dem Hersteller
und dem ZVSHK bzw. dem BTGA vor.
Fabrikat: Geberit
Typ: Geberit Mapress Therm
Inkl. Zuschlag für Verschraubungen, Pressfittings,
Übergänge schallgedämmte Armaturenanschlüsse,
Rohrschellen, Festpunkte, Befestigungsmaterial,
Kunststoffrosetten, betriebsfertig verlegt einschl.
allen Zubehörs, Herstellen von Bohrungen in der
Metallständerwand, Gipskartonplatte, Gipswand-
bauplatten und Mauerwerk.
Verlegen als Heizungs- oder Heizungsanschlussleitungen
unter Beachtung der DIN EN 12828 einschließlich Ab-
längen, Ausrichten und Befestigen, unter Berücksicht-
igung der temperaturabhängigen Längenänderung,
Dichtheitsprüfung und Spülen. Installation nach den
Richtlinien und Herstellerangaben.
Beschrieb Heizungsleitungen
03.__.001 Mapress Therm-Systemrohr 1.4520, DN 12 - 15 x 1,0 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 12 - 15x1,0 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.001
Mapress Therm-Systemrohr 1.4520, DN 12 - 15 x 1,0 mm, in Stangen
15.00
lfdm
0.00
03.__.002 Mapress Therm-Systemrohr 1.4520, DN 15 - 18 x 1,0 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 15 - 18x1,0 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.002
Mapress Therm-Systemrohr 1.4520, DN 15 - 18 x 1,0 mm, in Stangen
50.00
lfdm
0.00
03.__.003 Mapress Therm-Systemrohr 1.4520, DN 20 - 22 x 1,2 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 20 - 22 x 1,2 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.003
Mapress Therm-Systemrohr 1.4520, DN 20 - 22 x 1,2 mm, in Stangen
140.00
lfdm
0.00
03.__.004 Mapress Therm-Systemrohr 1.4520, DN 25 - 28 x 1,2 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 25 - 28 x 1,2 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.004
Mapress Therm-Systemrohr 1.4520, DN 25 - 28 x 1,2 mm, in Stangen
65.00
lfdm
0.00
03.__.005 Mapress Therm-Systemrohr 1.4520, DN 32 - 35 x 1,5 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 32 - 35 x 1,5 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.005
Mapress Therm-Systemrohr 1.4520, DN 32 - 35 x 1,5 mm, in Stangen
120.00
lfdm
0.00
03.__.006 Mapress Therm-Systemrohr 1.4520, DN 40 - 42 x 1,5 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 40 - 42 x 1,5 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.006
Mapress Therm-Systemrohr 1.4520, DN 40 - 42 x 1,5 mm, in Stangen
20.00
lfdm
0.00
03.__.007 Mapress Therm-Systemrohr 1.4520, DN 50 - 54 x 1,5 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 50 - 54 x 1,5 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.007
Mapress Therm-Systemrohr 1.4520, DN 50 - 54 x 1,5 mm, in Stangen
50.00
lfdm
0.00
03.__.008 Mapress Therm-Systemrohr 1.4520, DN 65 - 76,1 x 1,5 mm, in Stangen Mapress Therm-Systemrohr 1.4520, DN 65 - 76,1 x 1,5 mm,
in Stangen, CrTi-Stahl 1.4520, LABS-frei, Rohrenden mit
orangem Schutzstopfen.
Nicht zulässig für Trinkwasserinstallationen
Abstand der Rohrbefestigung auf Wand und Decke
nach Herstellerangaben.
Typ: Mapress Therm
Fabrikat: Geberit Vertriebs GmbH oder glw.
03.__.008
Mapress Therm-Systemrohr 1.4520, DN 65 - 76,1 x 1,5 mm, in Stangen
45.00
lfdm
0.00
03.__.009 RAUTHERMEX UNO Plus Rohr, SDR 11 75/162 RTX-UNO Rohre, SDR11 d63-d125 RAUTHERMEX
vorgedämmtes und flexibles Fernwärmerohr SDR11,
für den Heizwassereinsatz bis max. 95 Grad Celsius
(gleitend) bei 6 bar. Selbstkompensation bei der Erd-
verlegung und längswasserdicht nach EN 15632.
Bestehend aus:
Fernwärme-Mediumrohr aus peroxidisch vernetztem
Polyethylen (PE-Xa) nach EN 15632 und DIN 16892/93
mit orange gekennzeichneter (EVOH) Sauerstoff-
Diffusionssperre nach DIN 4726.
Dämmung aus kontinuierlich hergestelltem, FCKW-freiem
und Pentan getriebenem Polyurethan-Hartschaum. Wärme-
leitfähigkeit der Dämmung lambda(50) = 0,0216 W/mK.
Gewellter Außenmantel in hellgrau aus nahtlos auf-
extrudiertem Polyethylen (PE-LLD) Vollmaterial.
Nennweite: 75x6,8 /162 (DN 162)
Hersteller/Typ: Rehau Rauthermex Uno SDR 11 oder glw.
03.__.009
RAUTHERMEX UNO Plus Rohr, SDR 11 75/162
5.00
lfdm
0.00
03.__.010 RAUTHERMEX UNO Plus Übergang
SDR 11 75/162 RAUTHERMEX UNO Plus Übergang
SDR 11 75/162
vonRAUTHERMEX SDR11 75/162
auf ausgeschriebenes Rohrsystem
03.__.010
RAUTHERMEX UNO Plus Übergang
SDR 11 75/162
2.00
Stck
0.00
03.__.011 RAUTHERMEX Mauerdichtflansch, FA 40 162/250 Mauerdichtflansch FA 40, als Zentrierung der Rohre im
Futterrohr oder Kernbohrung. Als Abdichtung der Rohre
durch Betonwerke oder Futterrohre bei drückenden Wasser
bis 5 mWs in Kombination mit RAUTHERMEX-Rohren mit
Außendurchmesser von 162-250.
Material Dichtung: EPDM
Material Platte und Schrauben: V2A
Breite gesamt ca. 50 mm
Durchmesser Mantelrohr (außen): 162 mm
Durchmesser Bohrung/Futterrohr: 250 mm
Nennweite: Rauthermex Mauerdichtflansch, FA 40 162/250
Hersteller/Typ: Rehau oder glw.
03.__.011
RAUTHERMEX Mauerdichtflansch, FA 40 162/250
1.00
Stck
0.00
03.__.012 Verzinkter Profilstahl Verzinkter Profilstahl (U-Profile,
T-Profile, Winkel- und Flachprofile
ect.) für besondere Halterungen und
Tragekonstruktion der Anschlüsse,
Heizgruppen und den Rohrleitungen.
03.__.012
Verzinkter Profilstahl
25.00
kg
0.00
03.__.013 Spülen und Druckprüfung Spülen und Druckprüfung
nach DIN EN 14336 und
Herstellervorgaben der
Heizungsleitungen inklusive
Protokollierung und Dokumentation.
Beachten:
Diese Position hat
bereichs-/hausweise, entsprechend
dem Baufortschritt, zu erfolgen bzw.
ist entsprechend dem Baufortschritt
auszuführen.
03.__.013
Spülen und Druckprüfung
1.00
psch
0.00
04 Rohr- und Armaturendämmung
04
Rohr- und Armaturendämmung
ROCKWOOL 800 Dämmung alukaschiert, Dämmstärke 100%,
für Edelstahlrohre
Baustoffklasse: A2L - s1, d0 nach DIN 13501-1
Schmelzpunkt: > 1000 °C nach DIN 4102-17
Wärmeleitfähigkeit: 0,035 W/(m·K) nach EnEV
Oberfläche: gitternetzverstärkte Aluminiumfolie
Wärmedämmung von Heizungs-Rohrleitungen
Gem. Anlage 5 (zu § 10 Abs.2 und § 14 Abs. 4), Tabelle
1, EnEV 2014
Gem. Anlage 8 (zu den §§ 69, 70 und 71 Abs. 1), GEG
Dämmschale Rockwool 800 fugendicht auf die Rohrleitung
aufbringen. Schutzstreifen der selbstklebenden Längs-
überlappung entfernen und damit den Längsschlitz dicht
verkleben. Rundstöße mit selbstklebendem Rockwool
Alufix Klebeband verkleben. Zusätzlich Dämmschale
Rockwool 800 mit verzinktem Bindedraht, 6 Windungen pro
lfd. Meter, auf der Rohrleitung befestigen.
Dämmung der Heizungsleitungen im Installationsschacht
und der abgehängten Decke, Durchdämmen der Armaturen,
Formteile und Lufttöpfe
für Edelstahlrohre
Fabrikat/Typ: Rockwool 800 (RW800 WD RL) oder glw.
ROCKWOOL 800 Dämmung alukaschiert, Dämmstärke 100%,
04.__.001 desgl. wie vor, jedoch für Edelstahlrohr DN 15, 18 x 1,0 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 15, 18 x 1,0 mm
04.__.001
desgl. wie vor, jedoch für Edelstahlrohr DN 15, 18 x 1,0 mm
6.00
lfdm
0.00
04.__.002 desgl. wie vor, jedoch für Edelstahlrohr DN 20, 22 x 1,2 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 20, 22 x 1,2 mm
04.__.002
desgl. wie vor, jedoch für Edelstahlrohr DN 20, 22 x 1,2 mm
35.00
lfdm
0.00
04.__.003 desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 25, 28 x 1,2 mm
04.__.003
desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm
45.00
lfdm
0.00
04.__.004 desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 32, 35 x 1,5 mm
04.__.004
desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm
22.00
lfdm
0.00
ROCKWOOL 800 Dämmung und PVC-Ummantelung,
Dämmstärke 100%, für Edelstahlrohre
Baustoffklasse: A2L - s1, d0 nach DIN 13501-1
Schmelzpunkt: > 1000 °C nach DIN 4102-17
Wärmeleitfähigkeit: 0,035 W/(m·K) nach EnEV/GEG
Oberfläche: gitternetzverstärkte Aluminiumfolie
Oberflächenschutz: Isogenopak SE-Folie
Wärmedämmung von Heizungs-Rohrleitungen
Gem. Anlage 5 (zu § 10 Abs.2 und § 14 Abs. 4), Tabelle
1, EnEV 2014
Gem. Anlage 8 (zu den §§ 69, 70 und 71 Abs. 1), GEG
Dämmschale Rockwool 800 fugendicht auf die Rohrleitung
aufbringen. Schutzstreifen der selbstklebenden Längs-
überlappung entfernen und damit den Längsschlitz dicht
verkleben. Rundstöße mit selbstklebendem Rockwool
Alufix Klebeband verkleben. Zusätzlich Dämmschale
Rockwool 800 mit verzinktem Bindedraht, 6 Windungen pro
lfd. Meter, auf der Rohrleitung befestigen.
Oberflächenschutz aus Isogenopak SE-Folie für die ein
Prüfzeugnis nach DIN 4102 der Klasse B 1 vorliegt mit
4 cm Überlappung montieren, Längsnähte mit Kunststoff-
nieten befestigen. Abzweige und Rohrbogen sind mit
einteiligen rückenverstärkten Keutner-Formteilen aus
Isogenopak-SE zu verkleiden. An den Rohrenden,
Mauerdurchbrüchen und Verteilern sind graulackierte
Ekalit-Alu-Manschetten mit Nieten oder Schrauben
rutschsicher zu befestigen.
Dämmung der freiverlegten Heizungsleitungen, Durch-
dämmen der Armaturen, Formteile und Lufttöpfe;
für Edelstahlrohre
Fabrikat/Typ: Rockwool 800 (RW800 WD RL) oder glw.
ROCKWOOL 800 Dämmung und PVC-Ummantelung,
04.__.005 desgl. wie vor, jedoch für Edelstahlrohr DN 20, 22 x 1,2 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 20, 22 x 1,2 mm
04.__.005
desgl. wie vor, jedoch für Edelstahlrohr DN 20, 22 x 1,2 mm
25.00
lfdm
0.00
04.__.006 desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 25, 28 x 1,2 mm
04.__.006
desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm
O
1.00
lfdm
0.00
04.__.007 desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 32, 35 x 1,5 mm
04.__.007
desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm
30.00
lfdm
0.00
04.__.008 desgl. wie vor, jedoch für Edelstahlrohr DN 40, 42 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 40, 42 x 1,5 mm
04.__.008
desgl. wie vor, jedoch für Edelstahlrohr DN 40, 42 x 1,5 mm
10.00
lfdm
0.00
04.__.009 desgl. wie vor, jedoch für Edelstahlrohr DN 50, 54 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 50, 54 x 1,5 mm
04.__.009
desgl. wie vor, jedoch für Edelstahlrohr DN 50, 54 x 1,5 mm
50.00
lfdm
0.00
04.__.010 desgl. wie vor, jedoch für Edelstahlrohr DN 65, 76,1 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 65, 76,1 x 1,5 mm
04.__.010
desgl. wie vor, jedoch für Edelstahlrohr DN 65, 76,1 x 1,5 mm
45.00
lfdm
0.00
ROCKWOOL 800 Dämmung und PVC-Ummantelung,
Dämmstärke 200%, für Edelstahlrohre
Baustoffklasse: A2L - s1, d0 nach DIN 13501-1
Schmelzpunkt: > 1000 °C nach DIN 4102-17
Wärmeleitfähigkeit: 0,035 W/(m·K) nach EnEV/GEG
Oberfläche: gitternetzverstärkte Aluminiumfolie
Oberflächenschutz: Isogenopak SE-Folie
Wärmedämmung von Heizungs-Rohrleitungen
Gem. Anlage 5 (zu § 10 Abs.2 und § 14 Abs. 4), Tabelle
1, EnEV 2014
Gem. Anlage 8 (zu den §§ 69, 70 und 71 Abs. 1), GEG
Dämmschale Rockwool 800 fugendicht auf die Rohrleitung
aufbringen. Schutzstreifen der selbstklebenden Längs-
überlappung entfernen und damit den Längsschlitz dicht
verkleben. Rundstöße mit selbstklebendem Rockwool
Alufix Klebeband verkleben. Zusätzlich Dämmschale
Rockwool 800 mit verzinktem Bindedraht, 6 Windungen pro
lfd. Meter, auf der Rohrleitung befestigen.
Oberflächenschutz aus Isogenopak SE-Folie für die ein
Prüfzeugnis nach DIN 4102 der Klasse B 1 vorliegt mit
4 cm Überlappung montieren, Längsnähte mit Kunststoff-
nieten befestigen. Abzweige und Rohrbogen sind mit
einteiligen rückenverstärkten Keutner-Formteilen aus
Isogenopak-SE zu verkleiden. An den Rohrenden,
Mauerdurchbrüchen und Verteilern sind graulackierte
Ekalit-Alu-Manschetten mit Nieten oder Schrauben
rutschsicher zu befestigen.
Dämmung der freiverlegten Heizungsleitungen, in der
Tiefgarage, Durchdämmen der Armaturen, Formteile und
Lufttöpfe,
für Edelstahlrohre
Fabrikat/Typ: Rockwool 800 (RW800 WD RL) oder glw.
ROCKWOOL 800 Dämmung und PVC-Ummantelung,
04.__.011 desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 25, 28 x 1,2 mm
04.__.011
desgl. wie vor, jedoch für Edelstahlrohr DN 25, 28 x 1,2 mm
13.00
lfdm
0.00
04.__.012 desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 32, 35 x 1,5 mm
04.__.012
desgl. wie vor, jedoch für Edelstahlrohr DN 32, 35 x 1,5 mm
68.00
lfdm
0.00
04.__.013 desgl. wie vor, jedoch für Edelstahlrohr DN 40, 42 x 1,5 mm desgl. wie vor, jedoch für Edelstahlrohr
DN 40, 42 x 1,5 mm
04.__.013
desgl. wie vor, jedoch für Edelstahlrohr DN 40, 42 x 1,5 mm
10.00
lfdm
0.00
0001 Dämmung von Rohrleitungen im Fußbodenaufbau
[0001]
Dämmung von Rohrleitungen im Fußbodenaufbau
E
Anschlussleitungen auf dem Rohfußboden gegen unbeheizt,
für Edelstahlrohr
Anschlussleitungen auf dem Rohfußboden gegen unbeheizt,
04.__.014 Kompaktdämmhülse Typ KDH 20-18, für Edelstahlrohr 18 x 1,0 Kompaktdämmhülse Typ KDH 20-18, für
Edelstahlrohr 18 x 1,0
04.__.014
Kompaktdämmhülse Typ KDH 20-18, für Edelstahlrohr 18 x 1,0
R
30.00
lfdm
0.00
04.__.015 Kompaktdämmhülse Typ KDH 20-22, für Edelstahlrohr 22 x 1,2 Kompaktdämmhülse Typ KDH 20-22, für
Edelstahlrohr 22 x 1,2
04.__.015
Kompaktdämmhülse Typ KDH 20-22, für Edelstahlrohr 22 x 1,2
R
60.00
lfdm
0.00
04.__.016 Kompaktdämmhülse Typ KDH 20-28, für Edelstahlrohr 28 x 1,2 Kompaktdämmhülse Typ KDH 20-28, für
Edelstahlrohr 28 x 1,2
04.__.016
Kompaktdämmhülse Typ KDH 20-28, für Edelstahlrohr 28 x 1,2
R
5.00
lfdm
0.00
0002 Dämmung von Heizungsleitungen in der Vorwand sowie Ansc
[0002]
Dämmung von Heizungsleitungen in der Vorwand sowie Ansc
E
04.__.017 Isolierschlauch Typ 10-18 für Edelstahlrohr DN 15, 18 x 1,0 mm
04.__.017
Isolierschlauch Typ 10-18 für Edelstahlrohr DN 15, 18 x 1,0 mm
R
9.00
lfdm
0.00
04.__.018 Isolierschlauch Typ 10-22 für Edelstahlrohr DN 20, 22 x 1,2 mm
04.__.018
Isolierschlauch Typ 10-22 für Edelstahlrohr DN 20, 22 x 1,2 mm
R
20.00
lfdm
0.00
04.__.019 Isolierschlauch Typ 15-28 für Edelstahlrohr DN 25, 28 x 1,2 mm
04.__.019
Isolierschlauch Typ 15-28 für Edelstahlrohr DN 25, 28 x 1,2 mm
R
2.00
lfdm
0.00
Rohrschottungen in der Wand und Decke für die Heizungs
und Kühlleitungen
Rohrschottungen in der Wand und Decke für die Heizungs
R 90 Rohrabschottung zur Montage in Wand / Decke /
leichter Trennwand
Die Rohrabschottung verhindert für 90 Minuten einen
Übertrag von Feuer und Rauch. Hierzu ist die Conlit 150
Schale in die Bautteillaibung einzubauen und eine
weiterführende Bekleidung mit nichtbrennbaren Mineral-
oder Steinwolledämmstoffen, die einen Schmelzpunkt von
> 1000 °C aufweisen, auf 1 m Länge beidseitig der
Wandbzw. Deckenkonstruktion anzubringen. Die Conlit 150
Schale ist entweder formschlüssig in eine Kernbohrung
einzupressen oder bei verbleibenden Restfugen mit
Mörtel (MG II, IIa, III) vollständig einzumörteln. Alle
Bekleidungselemente sind mit verzinktem Bindedraht,
6 Wickelungen pro lfm, auf dem Rohr zu befestigen.
Die Ausführung muß gemäß ABP Nr. P-3725/4130-MPA BS
erfolgen. Die ordnungsgemäße Ausführung ist vom Unter-
nehmer nach Abschluß der Arbeiten durch eine Überein-
stimmungserklärung zu bescheinigen.
Abgestimmt auf:
Rohrwerkstoff / System: Edelstahl
Außendurchmesser der Rohrleitung: für folgende Artikel
Brandschutzbekleidung innerhalb der Wand/Decke
Bekleidungsdicke: Herstellerangaben
(siehe Tabelle S. 27 oder Technisches Datenblatt des
Rohrherstellers)
Brandschutzdurchführung : Conlit 150 U Schale
Baustoffklasse: nichtbrennbar nach DIN 4102 Teil 1
Schmelzpunkt: > 1000 ° C nach DIN 4102-17
Rohdichte: > 150 kg/m³
Länge der Hülse 1000 mm
Einschließlich Bezeichnungsschilder
Typ: Conlit 150 U
Fabrikat: Rockwool oder glw.
R 90 Rohrabschottung zur Montage in Wand / Decke /
04.__.020 desgl. wie vor, jedoch für Edelstahl DN 12, 15 x 1, Dämmdicke 22,5 mm desgl. wie vor, jedoch für Edelstahl DN 12, 15 x 1,
Dämmdicke 22,5 mm
04.__.020
desgl. wie vor, jedoch für Edelstahl DN 12, 15 x 1, Dämmdicke 22,5 mm
O
1.00
Stck
0.00
04.__.021 desgl. wie vor, jedoch für Edelstahl DN 15, 18 x 1, Dämmdicke 21,0 mm desgl. wie vor, jedoch für Edelstahl
DN 15, 18 x 1, Dämmdicke 21,0 mm
04.__.021
desgl. wie vor, jedoch für Edelstahl DN 15, 18 x 1, Dämmdicke 21,0 mm
2.00
Stck
0.00
04.__.022 desgl. wie vor, jedoch für Edelstahl DN 20, 22 x 1,2, Dämmdicke 19,0
mm desgl. wie vor, jedoch für Edelstahl
DN 20, 22 x 1,2, Dämmdicke 19,0 mm
04.__.022
desgl. wie vor, jedoch für Edelstahl DN 20, 22 x 1,2, Dämmdicke 19,0
mm
14.00
Stck
0.00
04.__.023 desgl. wie vor, jedoch für Edelstahl DN 25, 28 x 1,2, Dämmdicke 26,0
mm desgl. wie vor, jedoch für Edelstahl
DN 25, 28 x 1,2, Dämmdicke 26,0 mm
04.__.023
desgl. wie vor, jedoch für Edelstahl DN 25, 28 x 1,2, Dämmdicke 26,0
mm
18.00
Stck
0.00
04.__.024 desgl. wie vor, jedoch für Edelstahl DN 32, 35 x 1,5, Dämmdicke 22,5
mm desgl. wie vor, jedoch für Edelstahl
DN 32, 35 x 1,5, Dämmdicke 22,5 mm
04.__.024
desgl. wie vor, jedoch für Edelstahl DN 32, 35 x 1,5, Dämmdicke 22,5
mm
14.00
Stck
0.00
04.__.025 desgl. wie vor, jedoch für Edelstahl DN 40, 42 x 1,5 Dämmdicke 29,0 mm desgl. wie vor, jedoch für Edelstahl
DN 40, 42 x 1,5 Dämmdicke 29,0 mm
04.__.025
desgl. wie vor, jedoch für Edelstahl DN 40, 42 x 1,5 Dämmdicke 29,0 mm
4.00
Stck
0.00
04.__.026 desgl. wie vor, jedoch für Edelstahl DN 50, 54 x 1,5, Dämmdicke 38,0
mm desgl. wie vor, jedoch für Edelstahl DN 50, 54 x 1,5,
Dämmdicke 38,0 mm
04.__.026
desgl. wie vor, jedoch für Edelstahl DN 50, 54 x 1,5, Dämmdicke 38,0
mm
O
1.00
Stck
0.00
04.__.027 desgl. wie vor, jedoch für Edelstahl
DN 65, 76,1 x 1,5, Dämmdicke 52,0 mm desgl. wie vor, jedoch für Edelstahl
DN 65, 76,1 x 1,5, Dämmdicke 52,0 mm
04.__.027
desgl. wie vor, jedoch für Edelstahl
DN 65, 76,1 x 1,5, Dämmdicke 52,0 mm
4.00
Stck
0.00
04.__.028 Brandschutzmörtel Brandschutzmörtel einsetzbar zur
brandschutztechnischen Vermörtelung
von Feuerschutztüren,
Rohrdurchführungen,
Lüftungsleitungen,
Brandschutzklappen und zum
Schließen von Wanddurchbrüchen.
z.B. EuroGrout, Hilti oder Geba.
Verschliesen des Ringspaltes
zwischen dem Wand- und
Deckendurchbruch und der
Conlitschale von beiden Seiten, ca. 2
kg/Stück.
04.__.028
Brandschutzmörtel
O
1.00
Stck
0.00
05 Heizkörper mit Zubehör
05
Heizkörper mit Zubehör
Beschreibung Zehnder Charleston,
Mehrsäuler
Zehnder Charleston, Wärmekörper
als Mehrsäuler in Elementbauweise
aus Stahl, Kopfstück aus Stahlblech
mit 1,5 mm, Rundrohre Durchm. 25 x
1,25 mm, Einzelelemente mit
Baulänge 46 mm zu fertigen
Wärmekörpern verschweißt.
Wärmeleistung geprüft nach DIN EN
442, Wärmekörper entspricht den
Richtlinien der Gesetzlichen Unfall-
Versicherer (GUV), ausgezeichnet
vom Institut für Hygiene der
Heinrich-Heine-Universität Düsseldorf
für die Erfüllung hoher hygienischer
Anforderungen.
Wärmekörper anschlussfertig
verpackt.
"Anschlüsse unten rechts oder links
2x 1/2" IG" mit Luftstopfen 1/2",
grundiert und lackiert mit Pulver-
Einbrenn-Lack nach DIN 55900 im
Farbton RAL 9016.
Betriebsüberdruck: max. 10 bar
Betriebstemperatur: max. 110 °C
Standard-Lack
Typ: Charleston
Fabrikat: Zehnder Group Deutschland
GmbH oder glw.
Heizkörper, wie vor beschrieben, in
das Gebäude schaffen, befestigen
inkl. Bohrungen und mit dem
Rohrsystem verbinden.
Beschreibung Zehnder Charleston,
05.__.001 Mehrsäuler-Heizkörper Zehnder Charleston 6180 wie vor beschrieben,
6-reihig, 27 Glieder, inkl. Befestigung (4 Halter + 4 Wandkonsolen) Mehrsäuler-Heizkörper Zehnder Charleston 6180 wie vor
beschrieben, 6-reihig, 27 Glieder
Modell 6180
BH= 1800
BL= 1242
BT= 210
Glieder 27
inkl. Mehrsäuler Befestigung bestehend aus:
4 Halter und 4 Wandkonsolen (z.B. HDC2T), weiß
lackiert, inkl. Schrauben oder Bohrkonsolen zur
Befestigung an der Gipswandbauplatte- Beton-
Kalksandsteinwand.
Fabrikat: Zehnder Group Deutschland GmbH oder glw.
05.__.001
Mehrsäuler-Heizkörper Zehnder Charleston 6180 wie vor beschrieben,
6-reihig, 27 Glieder, inkl. Befestigung (4 Halter + 4 Wandkonsolen)
1.00
Stck
0.00
Heizkörperzubehör
Heizkörperzubehör
05.__.002 Heimeier Thermostat-Ventilunterteil mit Voreinstellung 1/2" Heimeier Thermostat-Ventilunterteil
mit Voreinstellung
Nennweite: DN 15 1/2"
Ausführung: Eck- oder
Durchgangsform
Fabrikat: IMI TA (Heimeier) oder glw.
05.__.002
Heimeier Thermostat-Ventilunterteil mit Voreinstellung 1/2"
1.00
Stck
0.00
05.__.003 Heimeier Heizkörper-Rücklaufverschraubung 1/2" Heimeier
Heizkörper-Rücklaufverschraubung
1/2"
Absperrbare und regulierbare
Verschraubung mit
Entleerungsmöglichkeit
Nennweite: DN 15 1/2"
Ausführung: Eck- oder
Durchgangsform
Fabrikat: IMI TA (Heimeier) oder glw.
05.__.003
Heimeier Heizkörper-Rücklaufverschraubung 1/2"
1.00
Stck
0.00
05.__.004 Simplex A11 Klemmverschraubungs-Set (2 Stück) Ø 15mm Simplex A11
Klemmverschraubungs-Set (2 Stück)
Ø 15mm
aus Messing vernickelt, passend für
3/4" Eurokonus. Elastisch
dichtend,verlängerter Klemmring für
hohe Auszugskräfte, keine
Stützhülsen erforderlich, Rippen-
mutter SW 30, mit Festanschlag. Für
Kupferrohre, C-Stahlrohre und
Edelstahlrohre.
Einsatzbereich:
Warmwasser-Heizungsanlagen, max.
Druck: 10 bar, max. Temp.:
Dauerbetriebstemperatur: 110 Grad
C, kurzzeitig: 130 Grad C.
passend für 3/4" Eurokonus
Artikel-Nr.: F11170 (Set A11 Ø 15mm)
Fabrikat: Simplex oder glw.
05.__.004
Simplex A11 Klemmverschraubungs-Set (2 Stück) Ø 15mm
1.00
Stck
0.00
05.__.005 Heimeier Thermostat-Kopf K, mit Nullstellung Heimeier Thermostat-Kopf K, mit
Nullstellung
mit eingebautem Fühler, Nullstellung
und zwei Spar- clips.
KEYMARK-zertifiziert, geprüft nach
DIN EN 215. Flüssigkeitsgefüllter
Thermostat. Entspr. EnEV bzw. DIN
V 4701-10. Obere und untere
Begrenzung bzw. Markierung des
Temperaturbereiches oder
Blockierung einer Einstellung durch
zwei Sparclips. Verdeckte obere und
untere Begrenzung des
Temperaturbereiches oder
Blockierung einer Einstellung durch
Anschlagclips. Stirnseitige Einstellhilfe
und erfühlbare Markierungen für
Sehbehinderte. Drehrichtungsanzeige
und Symbole für Grundeinstellung und
Nachtabsenkung. Kurzinformation mit
den wichtigsten Einstellungen.
Stellung 0 Ventil öffnet bei ca. 0 Grd.
C.
Sollwertbereich 6 bis 28 Grd. C.
Merkzahl 1-5. Frostschutzsicherung.
Max. Fühlertemperatur: 50 Grd. C
Hysterese: 0,15 K
Wassertemperatureinfluß: 0,30 K
Differenzdruckeinfluß: 0,20 K
Typ: K
Skalenhaube: weiß RAL 9016
Ausführung: mit Nullstellung
Artikel-Nr.: 7000-00.500
Fabrikat: IMI TA (Heimeier) oder glw.
05.__.005
Heimeier Thermostat-Kopf K, mit Nullstellung
1.00
Stck
0.00
05.__.006 Mehrpreis für die zuvor genannte Position Ausführung als
Behördenmodell Mehrpreis für die zuvor genannte
Position Ausführung als
Behördenmodell
05.__.006
Mehrpreis für die zuvor genannte Position Ausführung als
Behördenmodell
1.00
Stck
0.00
05.__.007 Entlüftungsventile DN 15 Entlüftungsventile DN 15
verchromt für
Steckschlüssel-Betätigung
05.__.007
Entlüftungsventile DN 15
1.00
Stck
0.00
05.__.008 Füll- und Entleerstopfen, verchromt Füll- und Entleerstopfen, verchromt
schnellen entleeren und füllen
geeignet für jeden 1/2"
Wasserschlauch
05.__.008
Füll- und Entleerstopfen, verchromt
1.00
Stck
0.00
05.__.009 Heizkörper abnehmen und wieder anschließen (nur Lohn) Heizkörper zum Zweck der Maler- und
Fliesenleger- arbeiten einmal
abnehmen, geschützt einlagern und
wieder anschließen.
(nur Lohn)
05.__.009
Heizkörper abnehmen und wieder anschließen (nur Lohn)
1.00
Stck
0.00
Die in nachfolgender Postion aufgeführten Heizkörper
sind alle elektrisch fest und Unterputz anzuschließen.
Die in nachfolgender Postion aufgeführten Heizkörper
05.__.010 PURMO Yali Digital Plus Flachheizkörper in rein elektrischer
Ausführung als Typen 21 PURMO Yali Digital Plus
Flachheizkörper in rein elektrischer Ausführung als
Typen 21, integrierte digitale
programmierbare Regelung, Anordnung oben rechts,
APP-kompatibel (über Unisenza Plus Gateway)
mit Seitenverkleidungen und Zierabdeckung
fertiglackiert in Standardfarbe RAL 9016 als
Pulver-Einbrennlackierung, Beschichtung
entsprechend DIN 55900
werkseitig mit einem umweltfreundlichen Pflanzenöl
gefüllt sowie druck- und funktionsgeprüft
frostsicher bis-30 °C
montagefertig inklusive Befestigung mittels
FZ-Halterungen mit Aushebesicherung
(AK 3 gemäß VDI 6036)
Heizkörper mit Kantenschutz in Karton verpackt.
Anschlusskabel 5-polig, mit Flachstecker, 0,6 m (für HK
in BL 400-950 mm) zum Anschluss der Wand-Anschlussdose;
Spannung 230 V, Zulassung nach EN
60730-01, EN 61000-6-1/-6-3/-4-2, LV-Richtlinie
2006/95/CE, EMC-Richtlinie 2004/108/CE,
Schutzklasse I, Schutzart IP X1, Montage des
Heizkörpers nur im Schutzbereich 3
Liefernachweis: PG Germany GmbH
Yali Digital Plus Typ 21
Bauhöhe: 500mm
Baulänge: 650 mm
Leistung elektrisch: 1000W
Artikelnummer: FE7210500651ASP0
Fabrikat: PURMO PG Germany GmbH oder glw.
05.__.010
PURMO Yali Digital Plus Flachheizkörper in rein elektrischer
Ausführung als Typen 21
8.00
Stck
0.00
Beschreibung Badwärme-Heizkörper Kermi Basic E für
reinen Elektrobetrieb
Kermi Basic-E Designheizkörper für reinen
Elektrobetrieb. Mit waagrechten Rundrohren Durchmesser
24 mm und senkrechten Sammelrohren 50 x 35 mm als
D-Profil. Ohne sichtbare Schweißnähte. Zwischen den
Rohrblöcken Abstände zur Handtuchaufhängung. Die
Befestigung erfolgt an der Rückseite der D-Profile.
Ausrichtung horizontal, vertikal und im Wandabstand
möglich. Sicht- teile des Zubehörs in Heizkörperfarbe.
Montagefertig in Karton verpackt und in Folie einge-
schweißt.
Die Bauausführung entspricht den ehemaligen BAGUV-
Richtlinien. Ausgezeichnet mit dem RAL-Gütezeichen.
Serienfarbe weiß (RAL 9016), Sanitärfarben, Sonder-
editionen oder RAL-Farben laut Heizkörper-Farbkonzept.
Gegen Aufpreis Korrosionsschutzbeschichtung für den
Einsatz im Sprühbereich 1 und 2 nach DIN 55900-2.
Verchromte Ausführung nicht für Räume mit aggressiver/
feuchter Atmosphäre geeignet. Badezimmer, Küchen usw.,
sowie Plätze außerhalb des Sprühbereiches von Duschen,
Toiletten sind dabei nicht als Räume mit aggressiver/
feuchter Atmosphäre zu verstehen.
Anschlüsse:
Der Elektro-Heizstab ist im äußeren Verteilerrohr
vormontiert.
Lackierung:
Zweischichtlackierung gem. DIN 55900, Grundierung
(ETL), Pulverbeschichtung (EPS) emissionsfrei auch im
Heizbetrieb.
Medium:
Nicht brennbare, ungiftige Wärmeträgerflüssigkeit,
frostsicher bis ca. - 15 Grad C.
Betriebsbedingungen:
Der Elektro-Heizeinsatz wird über das Bedien-/ Wandan-
schlusselement an das 230 V Wechselspannungsnetz
angeschlossen.
Lieferumfang:
Befestigungsset,
Elektro-Set
Typ: Kermi Basic-E
Fabrikat: Kermi GmbH
Beschreibung Badwärme-Heizkörper Kermi Basic E für
Die in nachfolgender Postion aufgeführten
Badwärme-Heizkörper sind alle elektrisch fest und
Unterputz anzuschließen.
Die in nachfolgender Postion aufgeführten
05.__.011 Kermi Basic E 1770x450 mm, wie vor beschrieben, inkl. Elektro- Set FWS
800 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper Kermi Basic E 1770x450 mm, wie vor beschrieben, inkl.
Elektro- Set FWS 800 Watt / AC 230 V, weiß, mit
Bedienelement am Heizkörper
gefüllt mit nichtbrennbarer Wärmeträgerflüssigkeit,
frostsicher bis ca. - 15 Grad C. Mit Befestigungsset.
- Leistung: für reinen Elektrobetrieb: 800 Watt
- Bauhöhe: 1770 mm
- Baulänge: 450 mm
- Bautiefe: 35 mm
- Farbe: weiß
Mit vormontiertem Elektro-Heizstab (links oder rechts)
und elektronischer Regelung mit Elektro-Set FWS 800
Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper.
Zur Raumtemperaturregelung im reinen Elektrobetrieb.
- Kabellänge 1,5 m, weiß.
- Wärmeleistung 800, Watt.
- AC 230 Volt.
- Netzanschluss-Element IP X4.
- Stufenlose Temperaturregelung
- Boostbetrieb (60 Minuten Volllast)
- Frostschutzfunktion
- Funktionsanzeige (Heizen, Aus, Booster)
Artikel-Nr:
Ausführung Heizstab links: E0E1018450154XK
Ausführung Heizstab rechts: E0E1018450155XK
Fabrikat: Kermi GmbH oder glw.
05.__.011
Kermi Basic E 1770x450 mm, wie vor beschrieben, inkl. Elektro- Set FWS
800 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper
7.00
Stck
0.00
05.__.012 Kermi Basic E 1770x599 mm, wie vor beschrieben, inkl. Elektro- Set FWS
800 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper Kermi Basic E 1770x599 mm, wie vor beschrieben, inkl.
Elektro- Set FWS 800 Watt / AC 230 V, weiß, mit
Bedienelement am Heizkörper
gefüllt mit nichtbrennbarer Wärmeträgerflüssigkeit,
frostsicher bis ca. - 15 Grad C. Mit Befestigungsset.
- Leistung: für reinen Elektrobetrieb: 800 Watt
- Bauhöhe: 1770 mm
- Baulänge: 599 mm
- Bautiefe: 35 mm
- Farbe: weiß
Mit vormontiertem Elektro-Heizstab (links oder rechts)
und elektronischer Regelung mit Elektro-Set FWS 800
Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper.
Zur Raumtemperaturregelung im reinen Elektrobetrieb.
- Kabellänge 1,5 m, weiß.
- Wärmeleistung 800, Watt.
- AC 230 Volt.
- Netzanschluss-Element IP X4.
- Stufenlose Temperaturregelung
- Boostbetrieb (60 Minuten Volllast)
- Frostschutzfunktion
- Funktionsanzeige (Heizen, Aus, Booster)
Artikel-Nr:
Ausführung Heizstab links: E0E1018600154XK
Ausführung Heizstab rechts: E0E1018600155XK
Fabrikat: Kermi GmbH oder glw.
05.__.012
Kermi Basic E 1770x599 mm, wie vor beschrieben, inkl. Elektro- Set FWS
800 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper
1.00
Stck
0.00
05.__.013 Kermi Basic E 1770x749 mm, wie vor beschrieben, inkl. Elektro- Set FWS
1200 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper Kermi Basic E 1770x749 mm, wie vor beschrieben, inkl.
Elektro- Set FWS 1200 Watt / AC 230 V, weiß, mit
Bedienelement am Heizkörper
gefüllt mit nichtbrennbarer Wärmeträgerflüssigkeit,
frostsicher bis ca. - 15 Grad C. Mit Befestigungsset.
- Leistung: für reinen Elektrobetrieb: 800 Watt
- Bauhöhe: 1770 mm
- Baulänge: 749 mm
- Bautiefe: 35 mm
- Farbe: weiß
Mit vormontiertem Elektro-Heizstab (links oder rechts)
und elektronischer Regelung mit Elektro-Set FWS 1200
Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper.
Zur Raumtemperaturregelung im reinen Elektrobetrieb.
- Kabellänge 1,5 m, weiß.
- Wärmeleistung 1200, Watt.
- AC 230 Volt.
- Netzanschluss-Element IP X4.
- Stufenlose Temperaturregelung
- Boostbetrieb (60 Minuten Volllast)
- Frostschutzfunktion
- Funktionsanzeige (Heizen, Aus, Booster)
Artikel-Nr:
Ausführung Heizstab links: E0E1018750154XK
Ausführung Heizstab rechts: E0E1018750155XK
Fabrikat: Kermi GmbH oder glw.
05.__.013
Kermi Basic E 1770x749 mm, wie vor beschrieben, inkl. Elektro- Set FWS
1200 Watt / AC 230 V, weiß, mit Bedienelement am Heizkörper
15.00
Stck
0.00
Allgemein
Allgemein
05.__.014 Mehrpreis für die Herstellung des Heizkörperanschlusses aus der Wand
(Metallständerwand und Gipskartonplatte) Mehrpreis für die Herstellung des
Heizkörperanschlusses aus der Wand
inkl. Ausschneiden der
Metallständerwand und
Gipskartonplatte und sonstige
Nebenarbeiten.
05.__.014
Mehrpreis für die Herstellung des Heizkörperanschlusses aus der Wand
(Metallständerwand und Gipskartonplatte)
O
1.00
Stck
0.00
05.__.015 Mehrpreis für die Herstellung des Heizkörperanschlusses aus der Wand
(Kalksandstein- oder Betonwand) Mehrpreis für die Herstellung des
Heizkörperanschlusses aus der Wand
inkl. Wandschlitz in der
Kalksandstein- oder Betonwand und
sonstige Nebenarbeiten.
05.__.015
Mehrpreis für die Herstellung des Heizkörperanschlusses aus der Wand
(Kalksandstein- oder Betonwand)
O
1.00
Stck
0.00
05.__.016 Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw. Einführen der Kabel und Anklemmen
der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw.
Von der Elektroinstallationsfirma
werden lediglich die Kabel, nach
Angabe der Heizungsfirma und den zu
erstellenden Kabelzuglisten, an die
erforderlichen Stellen geführt.
05.__.016
Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw.
1.00
psch
0.00
05.__.017 Einregulierung und Inbetriebnahme Einregulierung und Inbetriebnahme
der in diesem Titel beschriebenen Anlagenteile (ggf.
mit dem jeweiligen Werkskundendienst) und Ein-
regulierung sowie deren Einstellung. Sämtliche Ein-
stellwerte für den hydraulischen Abgleich sind nach
den Berechnungsergebnissen einzustellen. Der Kunde
ist in die Anlage einzuweisen. Die Einregulierung und
Einweisung ist zu protokollieren. Die Dokumente sind
den Revisionsunterlagen beizulegen.
Beachten:
Die Inbetriebnahme der einzelnen Bereiche/Häuser kann
zu unterschiedlichen Zeitpunkten (entsprechend dem
Baufortschritte) statt finden.
05.__.017
Einregulierung und Inbetriebnahme
1.00
psch
0.00
06 Fußbodenheizung mit Zubehör
06
Fußbodenheizung mit Zubehör
Fußbodenaufbau
Fußbodenaufbau (Ausgleichsdämmung, Tackerplatte,
Randdämmstreifen und ggf. Polyethylenfolie) kommt
bauseits vom Estrichleger und ist nicht Bestandteil
dieses Leistungsverzeichnisses.
Fußbodenaufbau
Vorbemerkungen Strawa FBH-Verteiler
Hersteller: strawa Wärmetechnik GmbH
Gottlieb-Daimler-Straße 4
99869 Schwabhausen
Telefon: +49 36256 8661 -0
Fax: -99
EMail: info@strawa.com
inkl. Lieferung und Montage
Hinweis für die Bestellung:
Das Strangregulierventil Oventrop Cocon QTZ
kann Werksseitig schon im Kasten montiert
bestellt werden.
Es muss vor der Bestellung die Anzahl der
Heizkreise inkl. Anschlußvarianten und Größen
mit den Grundrissen gegengeprüft werden!
Vorbemerkungen Strawa FBH-Verteiler
06.__.001 strawa Comfort Anschlussstation FBH-63-X-C69-E 5 Hkr. strawa Comfort Anschlussstation FBH-63-X-C69-E 5 Hkr.
1. Beschreibung:
Modulare Anschlussstation für Flächenheizung, im
Unterputzschrank montierter Edelstahlverteiler mit
regulierbaren Durchflussanzeigern und Ventileinsätzen
(M30x1,5), horizontale Anschlussgarnitur ohne
Wärmezählerverrohrung, vormontierte und vorverdrahtete
Stellantriebe auf vormontierter Klemmleiste,
Platzhaltung für Anschlussgarnituren mit oder ohne
Wärmezählerverrohrung und Wasserzählereinbaustrecken
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem
Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und
Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3
l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit
Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und
Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt
DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit
Bezeichnung Raum und Durchfluss
3.2 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare
Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit
Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.3 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.4 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum
Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder
Nachtabsenkung von Uhrenthermostaten an Raumthermostate
über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8
Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8
Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14
Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16
Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
, horizontal mit 1" Überwurf flachdichtend
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit
Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230
V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits
ein Elektrokabel mit mindestens 4 Adern pro
Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 600 x 775 x 122 mm
Gewicht: 16,291 kg
Artikelnummer: 5202005305
Fabrikat: strawa Wärmetechnik GmbH oder glw.
06.__.001
strawa Comfort Anschlussstation FBH-63-X-C69-E 5 Hkr.
8.00
Stck
0.00
06.__.002 strawa Comfort Anschlussstation FBH-63-X-C69-E 6 Hkr. strawa Comfort Anschlussstation FBH-63-X-C69-E 6 Hkr.
1. Beschreibung:
Modulare Anschlussstation für Flächenheizung, im
Unterputzschrank montierter Edelstahlverteiler mit
regulierbaren Durchflussanzeigern und Ventileinsätzen
(M30x1,5), horizontale Anschlussgarnitur ohne
Wärmezählerverrohrung, vormontierte und vorverdrahtete
Stellantriebe auf vormontierter Klemmleiste,
Platzhaltung für Anschlussgarnituren mit oder ohne
Wärmezählerverrohrung und Wasserzählereinbaustrecken
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem
Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und
Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3
l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit
Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und
Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt
DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit
Bezeichnung Raum und Durchfluss
3.2 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare
Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit
Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.3 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.4 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum
Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder
Nachtabsenkung von Uhrenthermostaten an Raumthermostate
über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8
Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8
Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14
Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16
Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
, horizontal mit 1" Überwurf flachdichtend
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit
Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230
V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits
ein Elektrokabel mit mindestens 4 Adern pro
Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 750 x 775 x 122 mm
Gewicht: 19,76 kg
Artikelnummer: 5202005306
Fabrikat: strawa Wärmetechnik GmbH oder glw.
06.__.002
strawa Comfort Anschlussstation FBH-63-X-C69-E 6 Hkr.
12.00
Stck
0.00
06.__.003 strawa Comfort Anschlussstation FBH-63-X-C69-E 7 Hkr. strawa Comfort Anschlussstation FBH-63-X-C69-E 7 Hkr.
1. Beschreibung:
Modulare Anschlussstation für Flächenheizung, im
Unterputzschrank montierter Edelstahlverteiler mit
regulierbaren Durchflussanzeigern und Ventileinsätzen
(M30x1,5), horizontale Anschlussgarnitur ohne
Wärmezählerverrohrung, vormontierte und vorverdrahtete
Stellantriebe auf vormontierter Klemmleiste,
Platzhaltung für Anschlussgarnituren mit oder ohne
Wärmezählerverrohrung und Wasserzählereinbaustrecken
2. Technische Daten:
- max. Volumenstrom: 2,14 m³/h
- max. Betriebstemperatur: 70 ° C
- max. Betriebsdruck: 4 bar
- Kvs-Wert pro Heizkreis: 1,11 m³/h
3. Bauteile:
3.1 Anschlussverteiler:
- Anschlussverteiler e-class 63
- Vor- und Rücklaufbalken aus profiliertem
Edelstahlprofil DN 32
- SFEE-Ventil (Spül-, Füll- und Entleer- und
Entlüftungsventil) im Vorlauf- und Rücklaufbalken
- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3
l/min mit Memoryfunktion (Kvs=1,23 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit
Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
- verzinkte Doppelwandhalter, Abstand der Vor- und
Rücklaufverteilerbalken 200 mm
- Befestigungsschellen mit Schalldämmeinlage, erfüllt
DIN 4109
- Flachdichtungen Centellen WS 3825 gelb
- selbstklebende Beschriftungsaufkleber für Räume mit
Bezeichnung Raum und Durchfluss
3.2 Schrank:
- Comfort-UP-Schrank C69
- verzinkte Einbauzarge Tiefe 110 mm, höhenverstellbare
Füße bis 130 mm
- Fronblende mit Stecktür in Weiß RAL 9016, mit
Stecklaschen und Drehriegel
- Tiefe: 110-150 mm
- Höhe: 760-890 mm
- Nischeneinbauhöhe von OKFFB: 720 mm
- Nischeneinbaubreite Schrankbreite + 20 mm
3.3 Antriebe:
- strawatherm Stellantriebe 230 V
- stromlos geschlossen
- mit Re-Open-Funktion
3.4 Klemmleiste:
- strawalogiX RT-STA Klemmleiste 230 V
- mit individueller Zuordnung der Stellantriebe zum
Raumthermostat über das Wählrad
- individuelle Weitergabe von Zeitbefehlen oder
Nachtabsenkung von Uhrenthermostaten an Raumthermostate
über die Klemmleiste
- integriertes Pumpenmodul
- 2 bis 8 Heizkreise -> max. 6 Raumthermostate und 8
Stell- bzw. Regelantriebe -> strawalogiX RT6-STA8
Klemmleiste 230 V
- 9 bis 14 Heizkreise -> max. 8 Raumthermostate und 14
Stell- bzw. Regelantriebe -> strawalogiX RT8-STA16
Klemmleiste 230 V
4. Anschlüsse:
4.1 Heizung-Primäranschluss:
, horizontal mit 1" Überwurf flachdichtend
4.2 Heizung-Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4" AG mit
Eurokonus, passend für Klemmverschraubungen
4.3 Elektroanschluss:
- bauseits muss ein abgesicherter Elektroanschluss 230
V vorgesehen werden
- für den Anschluss von Raumthermostaten muss bauseits
ein Elektrokabel mit mindestens 4 Adern pro
Raumthermostat vorgesehen werden
Abmessung (Breite x Höhe x Tiefe): 750 x 775 x 122 mm
Gewicht: 20,259 kg
Artikelnummer: 5202005307
Fabrikat: strawa Wärmetechnik GmbH oder glw.
06.__.003
strawa Comfort Anschlussstation FBH-63-X-C69-E 7 Hkr.
3.00
Stck
0.00
06.__.004 strawa Anschlussgarnitur e-class AG 3/4" mit Strangregulierventil
Oventrop Cocon QTZ DN15 LF 30-210 l/h Anschlussgarnitur e-class AG 3/4"
V-WMZ-2F-SRV15- QTZ
mit Strangregulierventil Oventrop Cocon QTZ
DN15 LF 30-210 l/h
im Rücklauf mit Fühleranschluss für Direktfühlung im
Kugelhahn 5-5,2 mm M10x1 im Vor- und Rücklauf
Artikelnummer: 55E341608- S
Fabrikat: Strawa Wärmetechnik GmbH oder glw.
06.__.004
strawa Anschlussgarnitur e-class AG 3/4" mit Strangregulierventil
Oventrop Cocon QTZ DN15 LF 30-210 l/h
6.00
Stck
0.00
06.__.005 Strawa Anschlussgarnitur e-class AG 3/4" mit Strangregulierventil
Oventrop Cocon QTZ
DN20 150-1050 l/h Anschlussgarnitur e-class AG 3/4"
V-WMZ-2F-SRV20- QTZ
mit Strangregulierventil Oventrop Cocon QTZ
DN20 150-1050 l/h
im Rücklauf mit Fühleranschluss für Direktfühlung im
Kugelhahn 5-5,2 mm M10x1 im Vor- und Rücklauf
Artikelnummer: 55E351608- S
Fabrikat: Strawa Wärmetechnik GmbH oder glw.
06.__.005
Strawa Anschlussgarnitur e-class AG 3/4" mit Strangregulierventil
Oventrop Cocon QTZ
DN20 150-1050 l/h
17.00
Stck
0.00
06.__.006 strawa Raumthermostat UP 230 V mit TR Unterputz strawa Raumthermostat UP 230 V mit TR Unterputz
Unterputz Raumthermostat zum Heizen 230 V zur
individuellen Einzelraumregelung mit thermischer
Rückführung
Technische Daten:
- Design: Berlin UP
- Elektrischer Anschluss: Schraubklemmen
- Farbe Gehäuse: reinweiß, ähnlich RAL 9010
- Lagertemperatur: -20-+70 °C
- Material Gehäuse: Kunststoff PC
- max. Leistungsaufnahme: < 0,5 W
- Montage/Befestigung: in UP-Dose (tiefe UP-Dose
empfohlen)
- Oberflächenbeschaffenheit: glänzend
- Regelfunktion: Heizen
- Schutzart: IP 30
- Schutzklasse: II, nach entsprechender Montage
- Sicherheit und EMV: gemäß DIN EN 60730
- Umgebungstemperatur bis: 30°C
- Umgebungstemperatur von: 0°C
- Zulässige Luftfeuchte: max. 95% r. H.,
nicht kondensierend
- Anzahl Ausgänge: 1
- max. Schaltspannung: 230 VAC, 50 Hz
- max. Schaltstrom: 10 (4) A
- min. Schaltspannung: 230 VAC, 50 Hz
- potentialfrei: nein
- Schaltelement: Bimetallkontakt
- Schaltkontakt: Öffner
- Schaltleistung: 2300 W
- Ausgang Heizen
- Ausgangssignal: schaltend (230 VAC, 50 Hz)
- mechanische Bereichseinstellung
- Medium: Luft, nicht aggressiv
- Prüfzeichen/Approbation: VDE-geprüft
- thermische Rückführung
- Betriebsspannung: 230 VAC, 50 Hz
- Fühler: Bimetall
- Anzahl Regelbereich: 1,
- Einstellbereich bis: 30°C
- Einstellbereich von: 5°C
- Regelbereich bis: 30°C
- Regelbereich von: 5°C
- Hysterese: ca. 0,5 K bei einer Temperatur-
änderung von max. 4 K / h
- Außeneinstellung, Merkziffernskala *-6,
Sollwertsteller
Abmessung (Breite x Höhe x Tiefe): 81 x 85 x 33 mm
Gewicht: 0,035 kg
Artikel-Nr.: 55-005145
Fabrikat: Strawa Wärmetechnik GmbH oder glw.
06.__.006
strawa Raumthermostat UP 230 V mit TR Unterputz
O
1.00
Stck
0.00
Vorbemerkungen TECE FBH
Fußbodenheizung ist ein Naßverlegesystem gemäß DIN EN
1264 (4725), Bauart A1 nach DIN 18560 Teil 2, aus güte-
überwachten und normgerechten Systemkomponenten.
Als Vollraumheizung konzipiert, ermöglicht sie durch
abgestufte Heizrohrverlegung die individuelle Anpassung
der Wärmestromdichten. Die Heizrohrverlegung erfolgt
nach dem Tacker-Verlegeprinzip gem. den anwendungs-
technischen Richtlinien des Herstellers auf eine
bauseits besenreine, den Toleranzbedingungen der DIN
18202 entsprechende Rohdecke.
Eventuell erforderliche Feuchtigkeitssperrschichten
nach DIN 18195 müssen bauseits vorhanden sein.
Heizkreise sind nach Abschluß der Verlegearbeiten einer
Druckprobe zu unterziehen (mind. 6 bar über 24 h)
System-Wärme- und Trittschalldämmplatte nach DIN 18164
(WLG 045 bzw. WLG 040) mit Kunststoff-Kaschierung, als
Dämmschichtabdeckung nach DIN 18560, zur Arretierung
der Rohrhalter, zweiseitig 30 mm breit klebeaktiv über-
lappend zum dichtschließenden Verbund der Platten und
aufgedrucktem Raster als Verlegehilfe. Sie entspricht
der Baustoffklasse B2.
Abmessung: 1000x1000x25 mm
Trittschallverbesserung = 29dB
Dyn. Steifigkeit: 20 MN/m3
Wärmedurchlasswiderstand: 0,55 m2 K/W
max. Verkehrslast: 3,5 kN/m2
Verpackungseinheit: 15 m2
TECEfloor SLQ PE-RT 5S - fünfschichtiges Flächenheiz-
ungs rohr nach DIN EN ISO 21003 aus hochflexiblem und
hochdichtem Polyethylen mit erhöhter Temperaturbe-
ständigkeit (PE-RT Typ 2). Sauerstoffdichtheit mit ko-
extrudierter EVOH-Beschichtung nach DIN 4726.
Geeignet für besonders raue Verlegebedingungen durch
die 5-Schicht-Technologie; SLQ güteüberwacht und
kompatibilitätsgeprüft.
max. Betriebsdruck: 6 bar
max. Betriebstemperatur: 90 Grad.
kurzzeitig 110 Grad
Dimension: 17 x 2 mm
Nach den geltenden Normen
DIN 4726 (u.a. Sauerstoffdiffusion)
DIN EN ISO 15875 (PE-Xc)
DIN EN ISO 22391 (PE-RT)
DIN EN ISO 21003-1 (Mehrschichtrohre)
DIN CERTCO Zertifikate mit Ausstelldatum
und Prüfzeugnisse sind dem Angebot beizufügen.
TECEfloor Tackernadeln Standard 6 mm, Dim. 14-20,
andardtackernadeln, thermomagaziniert, mit Widerhaken,
zur Fixierung der Systemheizrohre mittels Tacker.
(verwendbar mit vielen marktüblichen Tackersetzgeräten)
Leitfabrikat: TECE
Gewähltes Fabrikat:
Verlegeabstände zwischen 100 und 200 mm, alle
Komponenten eingebaut zur Einbringung von Fliessestrich
Hinweis für Bieter:
Der Bieter verpflichtet sich mit Vorlage eines
Alternativ- bzw. Nebenangebotes alle Kosten zu über-
nehmen, die durch eine eventuell erforderlich werdende
Überarbeitung der Ausführungs- und Montageplanung
sämtlicher Gewerke entstehen.
Weiterhin ist zu gewährleisten, dass die Erstellungs-
kosten anderer Gewerke keine Erhöhung erfahren, bzw. in
den Preisen eingerechnet sind. Die Berücksichtigung von
Alternativen erfolgt nur bei ausgefülltem Hauptangebot.
Die Wertung von Alternativen ist nur möglich, wenn alle
Anlagenteile wie im Hauptangebot detailliert angeboten
werden und dem Angebot nachstehend aufgeführte
Unterlagen komplett beigefügt sind:
- Hydraulische Berechnung
- Technische Daten abgestimmt auf das Hauptangebot
mit Leistungsnachweis nach der Finite-Elemente-Methode
- Verlegeplan
- Funktionsbeschreibung mit Anzahl und Standort der
Verteiler
- DIN CERTCO Nachweis
- 10 Jährige Haftungserklärung auf das komplette
System ( Haftungserklärung auf das Produkt ist
ausgeschlossen)
- Referenzen
- Wirtschaftlichkeitsnachweis an Hand von
ausgeführten Anlagen
- Durch das Alternativangebot und der erforderlichen
Umplanung wird der Baubeginn und Fertigstellungstermin
nicht verzögert.
Kurzfassung:
Zur Prüfung des Angebotes sind beizufügen:
- DIN Certco Zertifizierungsurkunde
- Verlegeplan mit Anzahl und Standort der Verteiler
- 10 Jährige Haftungserklärung
- Hydraulische Berechnung
- Technische Daten abgestimmt auf das Hauptangebot
mit Leistungsnachweis nach der Finite-Elemente-Methode
Hinweiss:
Haftungserklärungen und Zertifizierungen müssen sich
immer auf das Komplette System beziehen, Einzelnach-
weise auf einzelne Bestandteile sind ausgeschlossen.
TECE GmbH / Hollefeldstr. 57
48282 Emsdetten
Telefon: 0 25 72 / 9 28-0
Telefax: 0 25 72 / 9 28-84124
E-Mail: info@tece.de
Vorbemerkungen TECE FBH
06.__.007 TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm (Heizkreise) TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm
(Heizkreise), wie in den Vorbedingungen beschrieben.
(Dämmung bauseits).
In verschiedenen Auslastungen/Rasterabständen:
VA 200, VA 150 und VA 100.
inkl. Tackernadeln
06.__.007
TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm (Heizkreise)
9,200.00
lfdm
0.00
06.__.008 TECEfloor SLQ 5S Flächenheizungsrohr 17x2, (Zuleitungen) Verlegung
innerhalb des Dämmungsaufbaues Kompaktdämmhülse TECEfloor SLQ 5S Flächenheizungsrohr 17x2,
(Zuleitungen)
Verlegung innerhalb des Dämmungsaufbaues
auf dem Rohfußboden, Rohr wie in den Vorbedingungen
beschrieben, inklusive Kompaktdämmhülse, inklusive der
Abdichtung für die Durchführung der Leitungen an der
Trägerplatte, für die Zuleitungen vom Verteiler zu den
Räumen.
inkl. Befestigungsmaterial und Tackernadeln
06.__.008
TECEfloor SLQ 5S Flächenheizungsrohr 17x2, (Zuleitungen) Verlegung
innerhalb des Dämmungsaufbaues Kompaktdämmhülse
1,000.00
lfdm
0.00
06.__.009 TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm (Zuleitungen) inkl.
Isolierschlauch TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm
(Zuleitungen), wie in den Vorbedingungen beschrieben.
(Dämmung bauseits).
Für die Zuleitungen vom Verteiler zu den Räumen.
inkl. Tackernadeln
06.__.009
TECEfloor SLQ 5S Flächenheizungsrohr 17x2 mm (Zuleitungen) inkl.
Isolierschlauch
O
1,000.00
lfdm
0.00
06.__.010 TECEfloor Rohrführungsbogen 14-17 mm TECEfloor Rohrführungsbogen
Rohrführungsbogen aus Kunststoff, zur Rohrdurchführung
aus dem Estrich.
Dimension: 14-17 mm
Artikel-Nr.: 77910010
Fabrikat: TECE GmbH oder glw.
06.__.010
TECEfloor Rohrführungsbogen 14-17 mm
266.00
Stck
0.00
06.__.011 TECEfloor Klemmringverschr. 17 x 2 SLQ, Dim. 17 x 2 - 3/4" Eurokonus TECEfloor Klemmringverschr. 17 x 2 SLQ, Dim. 17 x 2 -
3/4" Eurokonus
Klemmringverschraubung mit definiertem Anschlag als
Überdrehsicherung, mit Kunststoffklemmring zum Schutz
der Rohroberfläche gegen Kratzer und Riefen, Eurokonus
kompatibel mit SLQ Heizkreisverteilern, O-Ring und
Klemmring abgestimmt auf SLQ-Flächenheizungsrohre, mit
vernickelter Überwurfmutter Rp 3/4" und Eurokonus,
Signierung mit Systemkennung und Abmessungen. SLQ
güteüberwacht, kompatibilitätsgeprüft und Bestandteil
der DIN CERTCO zertifizierten TECEfloor
Dimension: 17
Artikel-Nr.: 77211700
Fabrikat: TECE GmbH oder glw.
06.__.011
TECEfloor Klemmringverschr. 17 x 2 SLQ, Dim. 17 x 2 - 3/4" Eurokonus
266.00
Stck
0.00
06.__.012 Schutzrohr geschlitzt Schutzrohr geschlitzt
DN 19, schwarz, f. Rohre 16/17, Bund 50m
1.1.4 176.00 11316341001
als Schutz im Bereich der
Rohreinführungen zum Heizkreisverteiler
sowiebei der Durchquerung von Dehnfugen im
Estrich gemäß DIN 18560.
Werkseitig geschlitzt zur einfachen und
schnellen Verarbeitung.
Werkstoff: Polyethylen
Eigenschaften: eingestellt für
Farbe: schwarz
Innendurchm.Schutzr:19,0 mm
Außendurchm.Schutzr:24,0mm
angebotenes Fabrikat/Produkt: '.........'
06.__.012
Schutzrohr geschlitzt
55.00
lfm
0.00
06.__.013 Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw. Einführen der Kabel und Anklemmen der elektrischen
Geräte, Fühler, Thermostate und Klemmkästen, usw.
Von der Elektroinstallationsfirma werden lediglich die
Kabel, nach Angabe der Heizungsfirma und den zu
erstellenden Kabelzuglisten, an die erforderlichen
Stellen geführt.
06.__.013
Einführen der Kabel und Anklemmen der elektrischen Geräte, Fühler,
Thermostate und Klemmkästen, usw.
1.00
psch
0.00
06.__.014 Einregulierung und Inbetriebnahme sowie Funktions- und Belegreifheizen Einregulierung und Inbetriebnahme
der in diesem Titel beschriebenen Anlagenteile, Spülen,
Dichtheitsprüfung mit Protokoll, Aufheizung bestehend
aus Funktions- und Belegreifheizen mit Protokoll in
Abstimmung mit dem Estrichleger, Einweisung der
Betreiber.
Sämtliche Arbeiten entsprechend der gültigen Normen
sowie Verlegevorschriften des Herstellers. Alle Ein-
stellwerte für den hydraulischen Abgleich sind nach
den Berechnungsergebnissen einzustellen und zu
dokumentieren.
Die Einstellung ist zu dokumentieren und der Erwerber
in die Nutzung der Anlage einzuweisen. Dies ist zu
protokollieren.
06.__.014
Einregulierung und Inbetriebnahme sowie Funktions- und Belegreifheizen
1.00
psch
0.00
06.__.015 Mobile Elektroheizzentrale - Hotboy MEZ 22 kW - 14 Tage Mobile Elektroheizzentrale - Hotboy MEZ 22 kW
Lieferung einer mobilen Elektroheizzentrale auf Miet-
basis mit einer Wärmeleistung von 22 kW zur Erzeugung
von ND Heizwasser max. 85° C. Anbindung der flexiblen
Anschlussleitungen (Vor-/Rücklauf) der mobilen Elektro-
heizzentrale an das bestehende Wärmenetz. Abtransport
der mobilen Elektroheizzentrale nach Beendigung.
Einschließlich Anschlussschläuche in den erforderlichen
Dimensionen und Längen.
Technische Daten
- Abmessungen Inneneinheit: L=600, B=560, H=1.120 mm
- Gesamtgewicht: ca. 60 kg
- Stromanschluss: 400 Volt, 32 Ampere
- Satz Verbindungsleitungen für Heizungsvor- und
rücklauf DN32, einfache Länge je 10 Meter.
Zur Aufheizung des Estrichs.
Angebotenes Fabrikat/Typ: '.........'
06.__.015
Mobile Elektroheizzentrale - Hotboy MEZ 22 kW - 14 Tage
14.00
Tage
0.00
06.__.016 Mietverlängerung Mobile Elektroheizzentrale , 22 kW Mietverlängerung der vorgenannten mobilen
Elektroheizzentrale mit einer Leistung von 22 kW,
einschließlich allen für den Betrieb erforderlichen
Betriebs- und Heizmittel sowie der für den
reibungslosen Betrieb erforderlichen Leistungen.
06.__.016
Mietverlängerung Mobile Elektroheizzentrale , 22 kW
1.00
Tag
0.00
07 Kernbohrungen
07
Kernbohrungen
0003 Beschreibung Kernbohrungen
[0003]
Beschreibung Kernbohrungen
E
07.__.001 Kernbohrung in Stahlbeton Durchmesser 50 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 50 mm; bis
30 cm Wand-/Deckenstärke
07.__.001
Kernbohrung in Stahlbeton Durchmesser 50 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.002 Kernbohrung in Stahlbeton Durchmesser 80 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 80 mm; bis
30 cm Wand-/Deckenstärke
07.__.002
Kernbohrung in Stahlbeton Durchmesser 80 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.003 Kernbohrung in Stahlbeton Durchmesser 100 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 100 mm; bis
30 cm Wand-/Deckenstärke
07.__.003
Kernbohrung in Stahlbeton Durchmesser 100 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.004 Kernbohrung in Stahlbeton Durchmesser 120 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 120 mm; bis
30 cm Wand-/Deckenstärke
07.__.004
Kernbohrung in Stahlbeton Durchmesser 120 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.005 Kernbohrung in Stahlbeton Durchmesser 150 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 150 mm; bis
30 cm Wand-/Deckenstärke
07.__.005
Kernbohrung in Stahlbeton Durchmesser 150 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.006 Kernbohrung in Stahlbeton Durchmesser 180 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 180 mm; bis
30 cm Wand-/Deckenstärke
07.__.006
Kernbohrung in Stahlbeton Durchmesser 180 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.007 Kernbohrung in Stahlbeton Durchmesser 250 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 250 mm; bis
30 cm Wand-/Deckenstärke
07.__.007
Kernbohrung in Stahlbeton Durchmesser 250 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
07.__.008 Kernbohrung in Stahlbeton Durchmesser 350 mm; bis 30 cm
Wand-/Deckenstärke Kernbohrung in
Stahlbeton Durchmesser 350 mm; bis
30 cm Wand-/Deckenstärke
07.__.008
Kernbohrung in Stahlbeton Durchmesser 350 mm; bis 30 cm
Wand-/Deckenstärke
O
R
1.00
Stck
0.00
08 Wartungen
08
Wartungen
08.__.001 Wartung der gesamten Heizungsanlage (1x jährlich) Wartung der gesamten
Heizungsanlage (1x jährlich)
prüfen der Ausdehnungsgefäße und
ggf. Nachfüllen mit Stickstoff, prüfen
der Sicherheitseinrichtungen. Prüfen
der Regelungen und Fühler auf
korrekte Einstellung und Funktion,
lückenlose Dokumentation aller
Wartungs- arbeiten mit Übergabe der
Unterlagen an Bauherr/ Hausmeister,
für das erste Jahr nach der Abnahme.
08.__.001
Wartung der gesamten Heizungsanlage (1x jährlich)
O
1.00
psch
0.00
08.__.002 wie vor, für das zweite Jahr nach der Abnahme. wie vor, für das zweite Jahr nach der
Abnahme
08.__.002
wie vor, für das zweite Jahr nach der Abnahme.
O
1.00
psch
0.00
08.__.003 wie vor, für das dritte Jahr nach der Abnahme. wie vor, für das dritte Jahr nach der
Abnahme
08.__.003
wie vor, für das dritte Jahr nach der Abnahme.
O
1.00
psch
0.00
08.__.004 wie vor, für das vierte Jahr nach der Abnahme. wie vor, für das vierte Jahr nach der
Abnahme
08.__.004
wie vor, für das vierte Jahr nach der Abnahme.
O
1.00
psch
0.00
08.__.005 wie vor, für das fünfte Jahr nach der Abnahme. wie vor, für das fünfte Jahr nach der
Abnahme.
08.__.005
wie vor, für das fünfte Jahr nach der Abnahme.
O
1.00
psch
0.00
09 Insgemein
09
Insgemein
09.__.001 Insgemeinkosten Insgemeinkosten
für Fracht und Anfuhr der Materialien
und Werkzeuge frei Baustelle,
Werkzeugvorhaltung, Rücktransport
derselben und Bauaufsicht.
Überprüfung der Projektpläne und
Anfertigung von Montagezeichnungen.
Erstellung der Bedienungs-
anleitungen und Einweisung der
Bauherren.
Erstellen der Kabelzugliste
einschließlich Beschriften der
Feldgeräte (vor Ort und in den
Montageplänen).
09.__.001
Insgemeinkosten
1.00
psch
0.00
09.__.002 Leitern und Hebezeug für die Montage und Aufstellung (innen) Leitern und Hebezeug für die Montage
und Aufstellung
sämtlicher heizungstechnischer
Geräte im Gebäude.
Raumhöhen ca. 2,50 bis 3,50 m
inkl. sämtlicher Nebenkosten.
09.__.002
Leitern und Hebezeug für die Montage und Aufstellung (innen)
1.00
psch
0.00
Beschreibung Revisionsunterlagen
Revisionsunterlagen Der
Auftragnehmer hat auf der Basis der
letztgültigen Architekten- bzw.
Baubestandspläne und auf der
Grundlage der tatsächlich installierten
An- lagenausführung
übereinstimmende
Revisionszeichnungen anzufertigen.
Die Revisionszeichnungen müssen
sämtliche Anlagen und Anlagenteile,
Maschinen und Geräte, Ver- und
Entsorgungsleitungen,
Regeleinrichtungen und sonstige
Anlagenkomponenten enthalten.
In die Grundrisspläne sind sämtliche
Installationen und Einrichtungen, die
Vermassung und Dimensionierung
z.B. von Heizkörpern, Rohrleitungen,
Abluftkanälen usw. sowie Angaben
von technischen Daten wichtiger
Anlagenteile einzutragen.
Schnittzeichnungen mit maßstäblich
eingetragenen In- stallationen u.
Einrichtungen sowie
Detailzeichnungen als Konstruktions-
und Aufbaupläne mit Vermassung und
allen technischen Daten wesentlicher
Anlagenkompo- nenten.
Strangschemen mit allen technischen
Daten wie Temperaturspreizung,
Volumenströme, Rohr- und Kanal-
dimensionen etc.. Anlagenschemen
als Gesamtüberblick, Aufbau-,
Funktions-, Fließ-, Wirkschema,
beinhaltend alle wesentlichen
Funktionsteile der dargestellten
Anlagen mit sämtlichen technischen
Daten, der Dimensionierung und der
Wirkungsweise.
Alle geforderten Mess- und
Prüfprotokolle.
Aufstellung Dokumentations und
Revisionsunterlagen:
+ Bautagebücher (einschl.
Fotodokumentation)
+ Planunterlagen
- Revisionspläne
- Werkstattzeichnungen einschl.
Berechnungen
+ Beschreibungen und Anleitungen
- Anlagenbeschreibungen
- Funktionsbeschreibungen
- Bedienungsanleitungen
- Montageanleitungen
+ Prüfungen und Bescheinigungen
-
Fachunternehmerbescheinigungen /
Fachbau- leitererklärungen
- Errichterbescheinigungen
- Übereinstimmungserklärungen
- Konformitätserklärungen
- Statische Berechnungen
- Einweisungsprotokolle
- Prüfprotokolle
- Zertifizierungen
+ Produktunterlagen
- Hersteller- und Materiallisten
- Produktdatenblätter
- Techn. Datenblätter
- Sicherheitsdatenblätter
- Prüfzeugnisse
- Berechnungsunterlagen
+ Inbetriebnahmeprotokolle
+ Genehmigungen und Abnahmen
- behördliche
Abnahmenachweise
- Sachverständigen Abnahmen
- Abnahmeprotokolle
+ Wartung und Instandhaltung
- Wartungsangebote
- Wartungsanweisungen
- Pflegehinweise
- Prüfplan mit wiederkehrenden
Prüfungen
Die Revisionsunterlagen sind jeweils
1-fach in Papier- form und 1- fach
digital spätestens 2 Wochen vor der
Schlussabnahme (aller
Bauabschnitte) zu übergeben. Vor
endgültiger Vervielfältigung ist ein
kompletter Satz der Unterlagen als
Vorabzug, in digitaler Form, dem
Bauherr bzw. dessen Vertreter zur
Überprüfung und Freigabe
vorzulegen. Die überprüften
Unterlagen werden mit Sichtvermerk
an den Verfasser zurückgegeben.
Änder- ungswünsche der
Bauherrschaft sind in die endgültigen
Pläne zu übernehmen.
Die Kosten für das Zeichnen der
Revisionspläne und das Erstellen der
Revisonsunterlagen (wie oben
beschrieben) ist zu berücksichtigen
und in die Einheitspreise einzu-
rechnen.
Beschreibung Revisionsunterlagen
09.__.003 Zeichnen der Revisionspläne und beilegen der Typenblätter Zeichnen der Revisionspläne und
beilegen der Typen- blätter, wie vor
beschrieben für die eingebauten
Geräte, die entsprechend mit
Nummern bezeichnet, die in den
Plänen und den Typenblättern und
Bedienungs- anleitungen zu finden
sind sowie Hinweise zur Bedienung
und Wartung der Anlage, 1- fach in
Papierform und 1- fach digital als
PDF- und DWG-Dateien, für den
Bauherren.
09.__.003
Zeichnen der Revisionspläne und beilegen der Typenblätter
1.00
psch
0.00
10 Leistung auf Nachweis
10
Leistung auf Nachweis
10.__.001 Stundenlohnarbeiten Stundenlohnarbeiten
Für die anfallenden
Stundenlohnarbeiten wird folgender
Stundensatz, einschließlich
Fahrkosten, Auslösung, Wegegelder,
notwendige Geräte und Maschinen
usw. entsprechend den allgemeinen
Vertragsbedingungen, abgerechnet.
Zur Verrechnung kommt ein mittlerer
Stundensatz entsprechend dem
Mittellohn dieser Baustelle für Meister
und Helfer (Mittellohn)
Die Stundenlohnarbeiten können nur
nach bauseits unterschriebenen
Arbeitsnachweisen abgerechnet
werden.
10.__.001
Stundenlohnarbeiten
O
1.00
Std
0.00
